Стерео усилитель мощности
AP-505
Ультра-компактный стерео усилитель мощности, использующий технологию Hypex Ncore, сконструированный так, чтобы обеспечить подключение би-ампингом (Bi-amping) или работу в мостовом режиме BTL (Bridge Tied Load/Bridged)
Цветовая линейка
-

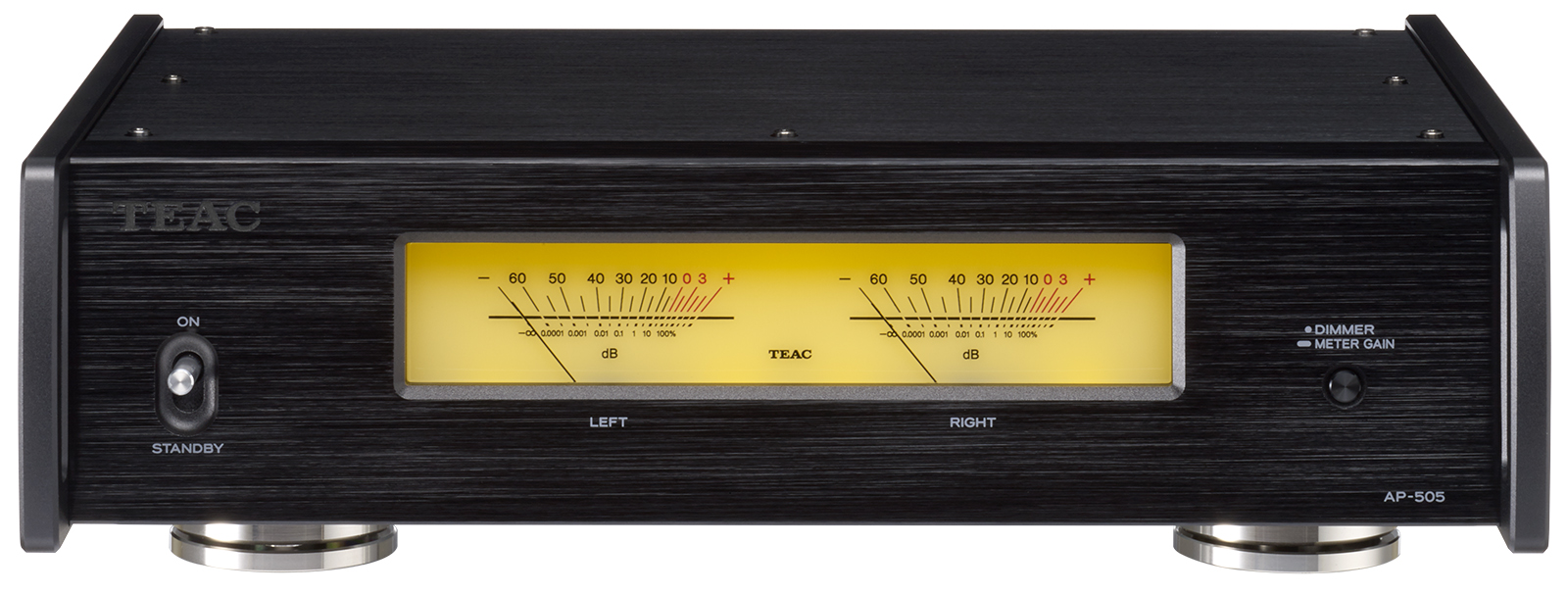

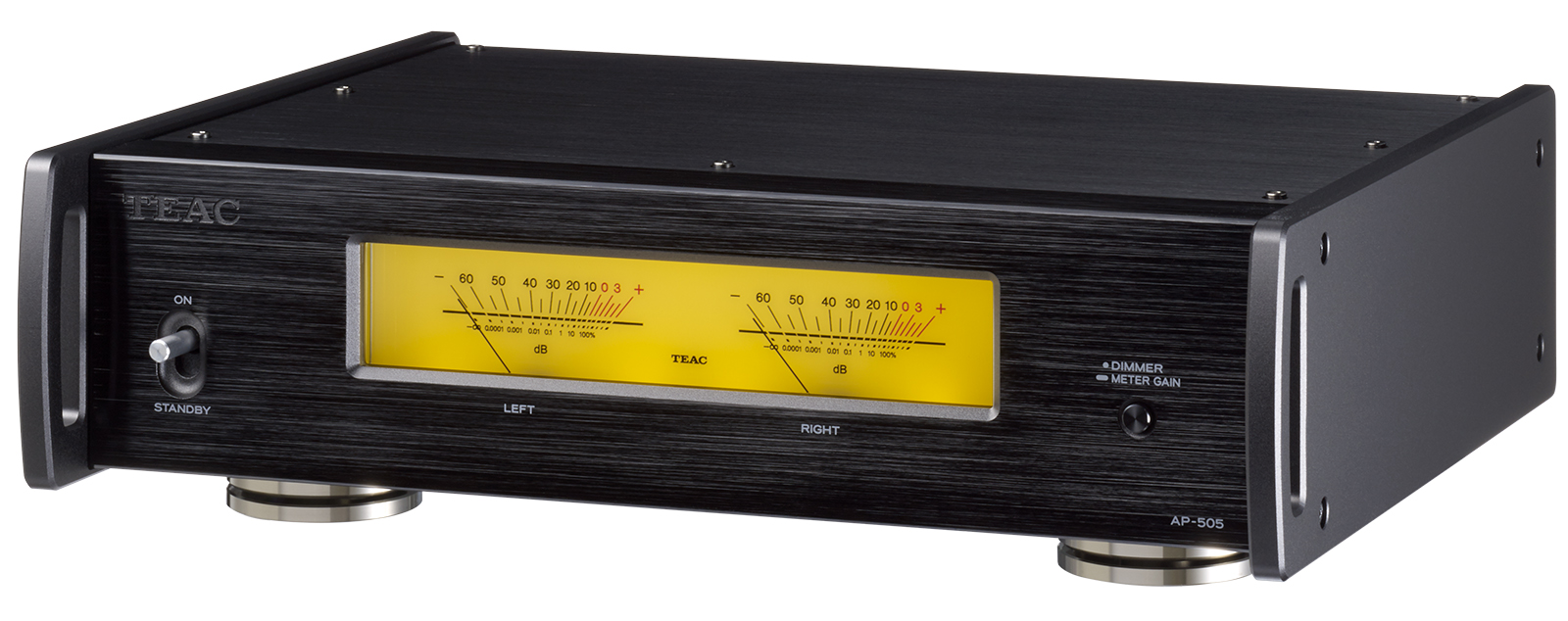

AP-505/B (Black)
-

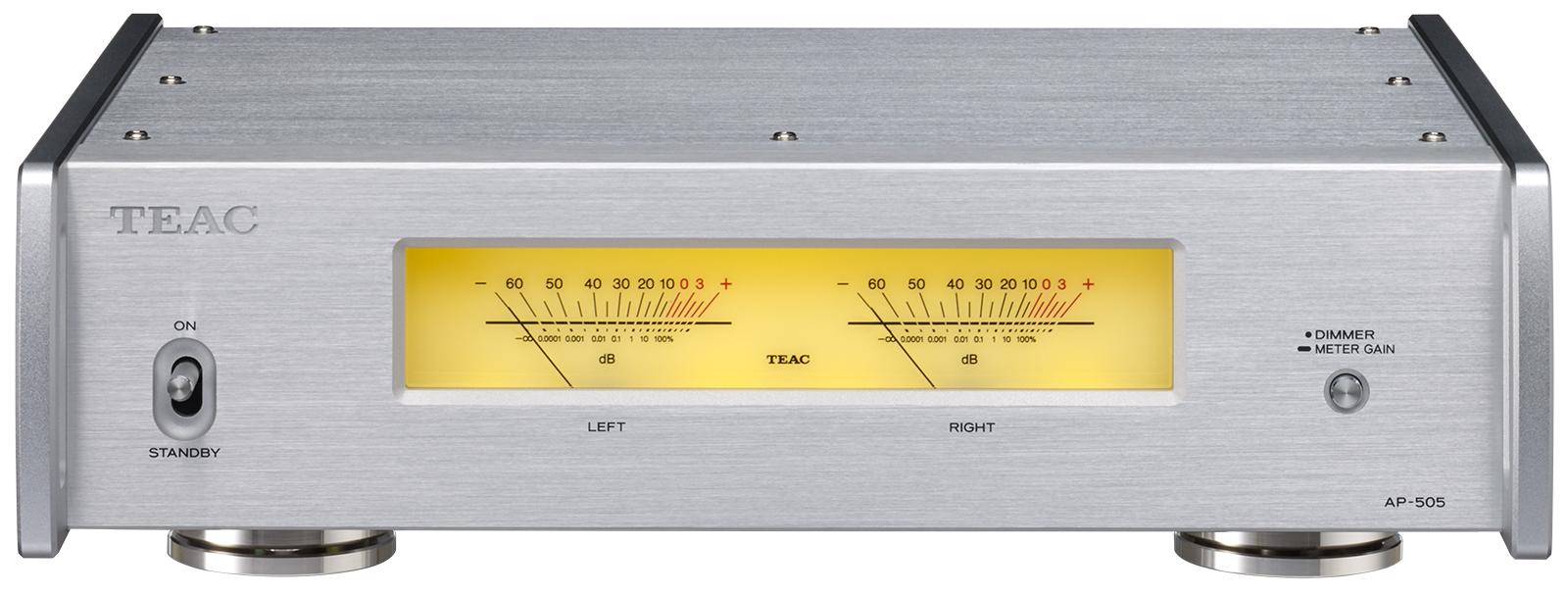

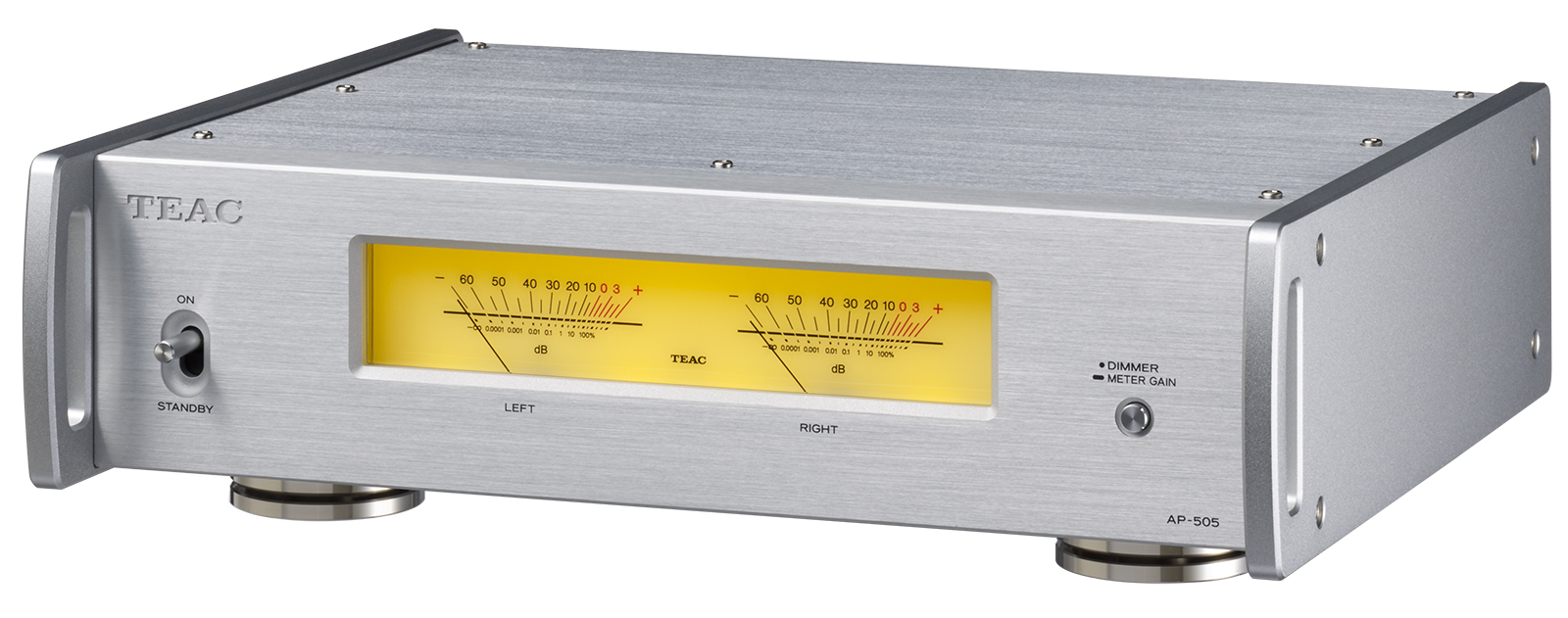

AP-505/S (Silver)
AP-505 – это универсальный стерео усилитель мощности, созданный на базе высококачественных усилительных модулей Ncore от голландской фирмы Hypex, тюнингованных инженерами TEAC, упакованный в компактный и элегантный корпус.
Способный работать в режимах bi-amp и BTL (Bridge Tied Load/Bridged), в дополнение к обычному стерео, AP-505 имеет максимальную выходную мощность 130 Вт + 130 Вт в режимах стерео или би-ампинга, и 250 Вт в мостовом режиме BTL/bridged. В его основе лежит модуль усилителя мощности Ncore, изготовленный компанией Hypex из Нидерландов и специально настроенный командой инженеров отдела R&D TEAC для достижения превосходного качества звука.
Что касается внешнего вида, то легкие панели из алюминиевого сплава покрывают у него прочное стальное шасси. Пара больших стрелочных приборов добавляет усилителю визуальной привлекательности, когда он работает, в то время как патентованные "точечные" опоры TEAC, расположенные в трех стратегически важных местах на нижней стороне корпуса, повышают точность звучания, помогая создать более детальный и стабильный стерео образ.
Награды
.jpg)
.jpg)
Новейшая технология усилителей Hypex Ncore, тюнингованная инженерами TEAC
AP-505 использует высококачественные, энергоэффективные модули усилителей мощности Hypex Ncore, которые выдают 130 Вт + 130 Вт в режимах стерео или би-ампинга, или 250 Вт в мостовом (BTL) режиме. Модули, прошедшие обширные тесты на прослушивание, прежде чем их тщательно настроили и тюнинговали наши инженеры, легко контролируют самые разные акустические системы, воспроизводя все, что угодно, от пианиссимо до фортиссимо, а также все, что находится между ними. Другими словами, они правильно воспроизводят динамику реальной музыки.
Поддержка стерео, би-ампинга (Bi-amp) и мостового (BTL) режимов
Этот компактный усилитель обеспечивает не только обычный стерео режим с выходной мощностью 130 Вт + 130 Вт, но и би-ампинг (Bi-amp – двух каналов усиления отдельно на НЧ и на ВЧ секции колонки) и мостовой BTL, используя пару AP-505, как два моно усилителя бок о бок. В режиме Bi-amp он управляет НЧ-динамиком и твитером независимо, в то время как в мостовом BTL AP-505выдает 250 Вт моно выходной мощности.
Компактный цельнометаллический корпус, занимающий мало места на столе - для жесткости, стабильности и элегантности
.jpg)
Каждая внешняя панель - спереди, сверху и по бокам - выполнена из высококачественного алюминиевого сплава, жестко прикрепленного к прочному стальному внутреннему шасси. Такая конструкция помогает уменьшить передачу механических вибраций, гарантируя, что каждый отдельный элемент внутри усилителя будет работать в наилучших условиях. Благодаря удобному размеру – как лист бумаги формата A4, AP-505 легко помещается в современные интерьеры, где важна экономия пространства, например на рабочем столе. Это резко контрастирует с большинством обычных усилителей мощности с поддержкой bi-amp/BTL,которые представляют собой громоздкие, полноразмерные компоненты.
Полностью балансная конструкция
Используя полностью балансную схему - от входной секции и до выходного каскада, AP-505 сохраняет аудиосигнал как можно более чистым при его прохождении через усилитель, что приводит к чрезвычайно низкому уровню искажений и превосходному соотношению сигнал/шум (чему способствует эффективное устранение синфазного шума).
Тщательно отобранные компоненты, разработанные исключительно для Hi-Fi приложений
Во входном каскаде, где принципиально задается качество звука, используются высококачественные пары операционных усилителей MUSES8820E, причем как для XLR, так и для RCA входов. В секции питания входного каскада выпрямительные цепи как левого, так и правого канала полностью независимы от силового трансформатора и используют по четыре конденсатора большой емкости 4700 мкф в каждом канале (всего 8), обеспечивая четкое разделение каналов на звуковой сцене.
Во входном каскаде XLR хорошо спроектированная схема обеспечивает превосходную целостность сигнала, отчасти благодаря устранению переходных конденсаторов, которые часто могут терять звуковую информацию при прохождении сигнала через них.
Тщательно отобранные компоненты, разработанные исключительно для Hi-Fi приложений
Во входном каскаде, где принципиально задается качество звука, используются высококачественные пары операционных усилителей MUSES8820E, причем как для XLR, так и для RCA входов. В секции питания входного каскада выпрямительные цепи как левого, так и правого канала полностью независимы от силового трансформатора и используют по четыре конденсатора большой емкости 4700 мкф в каждом канале (всего 8), обеспечивая четкое разделение каналов на звуковой сцене.
Во входном каскаде XLR хорошо спроектированная схема обеспечивает превосходную целостность сигнала, отчасти благодаря устранению переходных конденсаторов, которые часто могут терять звуковую информацию при прохождении сигнала через них.
Крупный тороидальный силовой трансформатор
.jpg)
В блоке питания, AP-505 использует тороидальный трансформатор большой мощности вместе с барьерными диодами Шоттки в цепи выпрямителя. Преимущество барьерных диодов Шоттки перед обычными заключается в том, что они обеспечивают более чистый и стабильный ток, уменьшая шум выпрямителя в каждой части схемы усилителя.
Точечные (Pin-Point) опоры для легкой установки
AP-505 использует патентованные TEAC "точечные" опоры. Они состоят из двух отдельных металлических секций в едином корпусе. Одна имеет шип в верхней части и прикреплена к нижней части шасси, другая представляет собой основание в форме чашки, которая свисает с верхней секции, с фланцевым выступом для упрощения установки. В результате использования такой уникальной конструкции "точечные" ножки значительно минимизируют вибрации и резонансы, благодаря тому, что устройство опирается всего на три точки с очень малой площадью контакта с поверхностью. Такое 3-точечное расположение уменьшает «муть» в звучании на средних и низких частотах, улучшая звуковую сцену и разрешение мелких деталей.
* Патенты Японии 4075477 и 3778108
* Патенты Японии 4075477 и 3778108
Пассивное охлаждение для бесшумной работы
Нет смысла создавать усилитель, который обеспечивает превосходный звук для пары колонок, но при этом сам создает при работе отвлекающий шум своим охлаждающим вентилятором. С самого начала наши инженеры были полны решимости использовать схему и компоновку, которые позволили бы обеспечить достаточное естественное охлаждение, чтобы создать компактный, но мощный усилитель, который не нуждался бы в помощи охлаждающего вентилятора.
Два аналоговых индикатора демонстрируют уровень громкости
Стрелки аналоговых индикаторов уровня на передней панели перемещаются в такт с сигналом, обеспечивая приятное визуальное подтверждение того, что усилитель выполняет свою работу. Четырехступенчатый диммер (яркий, средний, тусклый) позволяет регулировать интенсивность отображения по своему вкусу, в то время как переключаемая чувствительность (±0 дБ, +20 дБ, выключено) позволяет наслаждаться большим, меньшим или даже отсутствующим размахом стрелок, если это больше нравится.
Естественно, даже если подсветка выключена и индикаторы отключены, вы все равно можете сказать, что усилитель включен... проверив положение выключателя питания!
Естественно, даже если подсветка выключена и индикаторы отключены, вы все равно можете сказать, что усилитель включен... проверив положение выключателя питания!
Особенности с первого взгляда
- Модули усилителей мощности Hypex Ncore, тюнингованные TEAC
- Макс. выходная мощность 130Вт + 130Вт, или 250Вт в мостовом режиме (BTL/bridged)
- Может работать в режимах Stereo, Bi-Amp и BTL
- Полностью балансная схемотехника
- Тщательно отобранные высококачественные компоненты, разработанные исключительно для Hi-Fi приложений
- Крупный тороидальный силовой трансформатор с барьерными диодами Шоттки
- Полный набор схем защиты усилителя (от бросков напряжения и его повышения, от повышенной температуры
- Патентованные точечные опоры (‘Pin-point’) для легкой установки (Japan Patent No.4075477, No.3778108)
- Крупные стрелочные индикаторы уровня
- Пассивное охлаждение для бесшумной работы
- Компактный цельнометаллический корпус, занимающий мало места на столе – как лист формата А4 - для жесткости, стабильности и элегантности

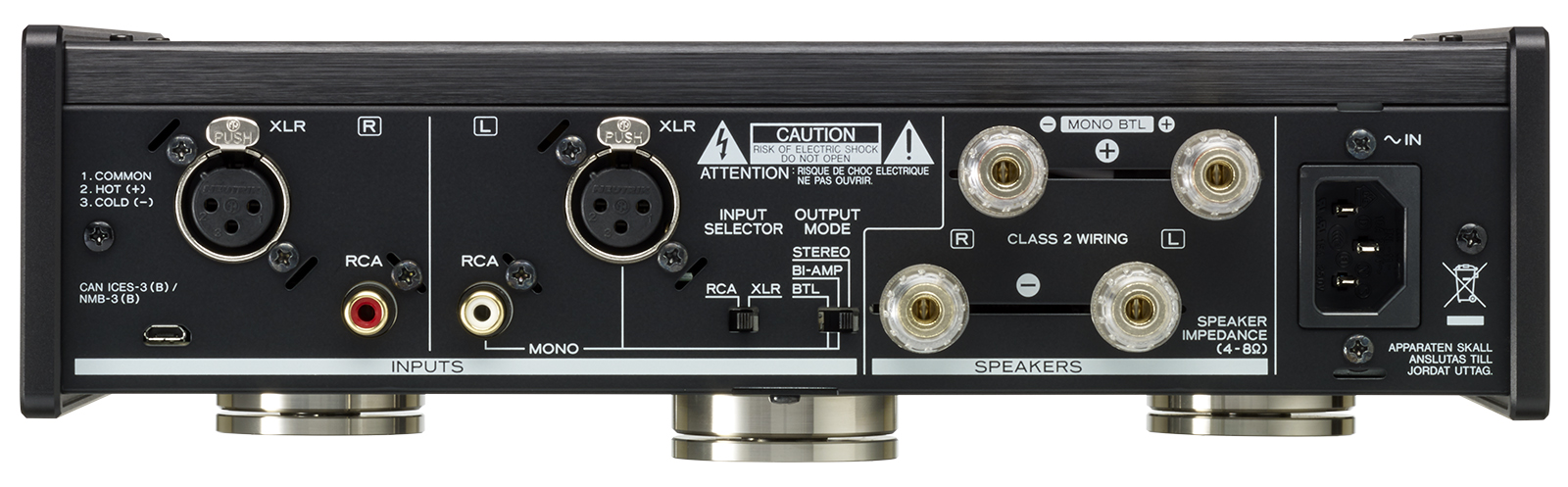

- Балансные на XLR и небалансные на RCA аудио входы (по одной паре)
- Винтовые колоночные клеммы с широким зазором
- Авто-отключение для экономии энергии
- Отвечает требованиям RoHS
| Секция усилителя | |
|---|---|
| Макс. выходная мощность | |
| Stereo, Bi-amp режимы | 130W + 130W (4Ω, 1kHz, JEITA) 90W + 90W (8Ω, 1kHz, JEITA) |
| В мостовом режиме | BTL (Bridge) 250W (8Ω, 1kHz, JEITA) |
|---|---|
| Номин. выходная мощность | |
| Stereo, Bi-amp режимы | 115W + 115W (4Ω, 1kHz, THD 0.8%) 70W + 70W (8Ω, 1kHz, THD 0.8%) |
| В мостовом режиме BTL (Bridge) | 220W (8Ω, 1kHz, THD 0.8%) |
| Искажения THD (Total harmonic distortion) | 0.0015% (8Ω, 1kHz, 12.5W, JEITA) |
| Отношение сигнал/шум | 113dB (8Ω, 1kHz, IHF-A) |
| Диапазон частот | 10Hz to 50,000Hz (+0dB, –5dB, 8Ω, 1W, JEITA) |
| Демпинг-фактор | 370 или выше, JEITA (20Hz - 20kHz, вых. импеданс: 22mΩ, на 8Ω) |
| Секция входов |
|---|
| Лин. вход LINE IN (балансный) | |
|---|---|
| Разъем | XLR (2: HOT) × 1 пара |
| Входная чувствительность | 0.66V (выход на 8Ω, THD 1%) |
| Входной импеданс | 10kΩ или выше |
| Выходы на колонки | |
|---|---|
| Разъемы | Винтовые клеммы × 1 комплект (позолоченные, совместимые с кабелями AWG8 и «бананами») |
| Допустимый импеданс колонок | |
| Stereo, Bi-amp режимы | 4Ω - 16Ω |
| BTL (Bridge) режим | 8Ω - 16Ω |
| Питание | AC220 - 240V, 50Hz (UK/Europe) |
|---|
| Потребление | 106W |
|---|
| Потребление в Standby | 0.1W или менее (в режиме Auto power-saving) |
|---|
| Размеры | 290 × 84.5 × 271 mm / 11.4" × 3.3" × 10.7" (W × H × D) |
|---|
| Вес | 4.4кг / 9.7 lbs. |
|---|
| Прилагаемые аксессуары | Сетевой шнур, инструкция владельца (с гарантийным талоном) |
|---|
* Конструкция и технические характеристики могут быть изменены без предварительного уведомления.
* Отвечает требованиям RoHS
