CG-10M-X

Поскольку температура оказывает огромное влияние на точность кварцевого генератора, минимизация изменений температуры и поддержание ее на идеальном уровне чрезвычайно важны для получения точного тактового сигнала. CG-10M-X использует инновационный кварцевый генератор со стабилизацией температуры кристалла - TEAC Reference OCXO, чтобы уменьшить отклонения частоты, вызванные изменениями окружающей температуры.

Благодаря термостабилизированной камере TEAC Reference OCXO, CG-10M-X обеспечивает сверхвысокоточный тактовый сигнал 10 МГц – в пределах ±3 ppb для частотно-температурных характеристик и в пределах ±0,1 ppm по точности частоты – для USB-ЦАП и цифровых проигрывателей. Уникальный серийный номер с лазерной гравировкой и логотип TEAC Reference OCXO на каждом корпусе OCXC являются доказательством строгого контроля качества, проводимого в процессе производства.
ppm=10-6, ppb=10-９
Частотно-температурные характеристики - это величина флуктуации частоты, вызванная изменением температуры
Точность частоты: фактическая погрешность частоты

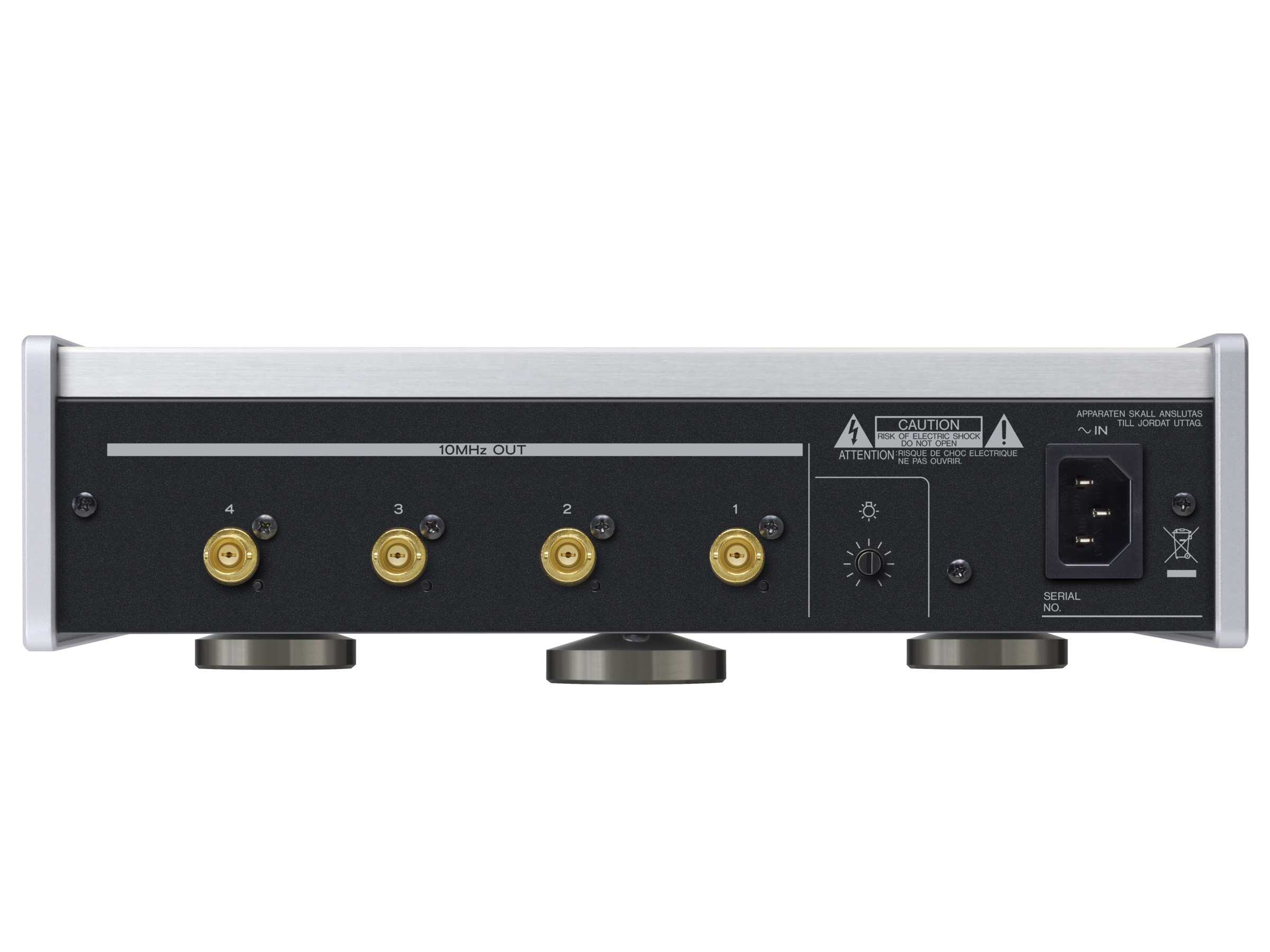

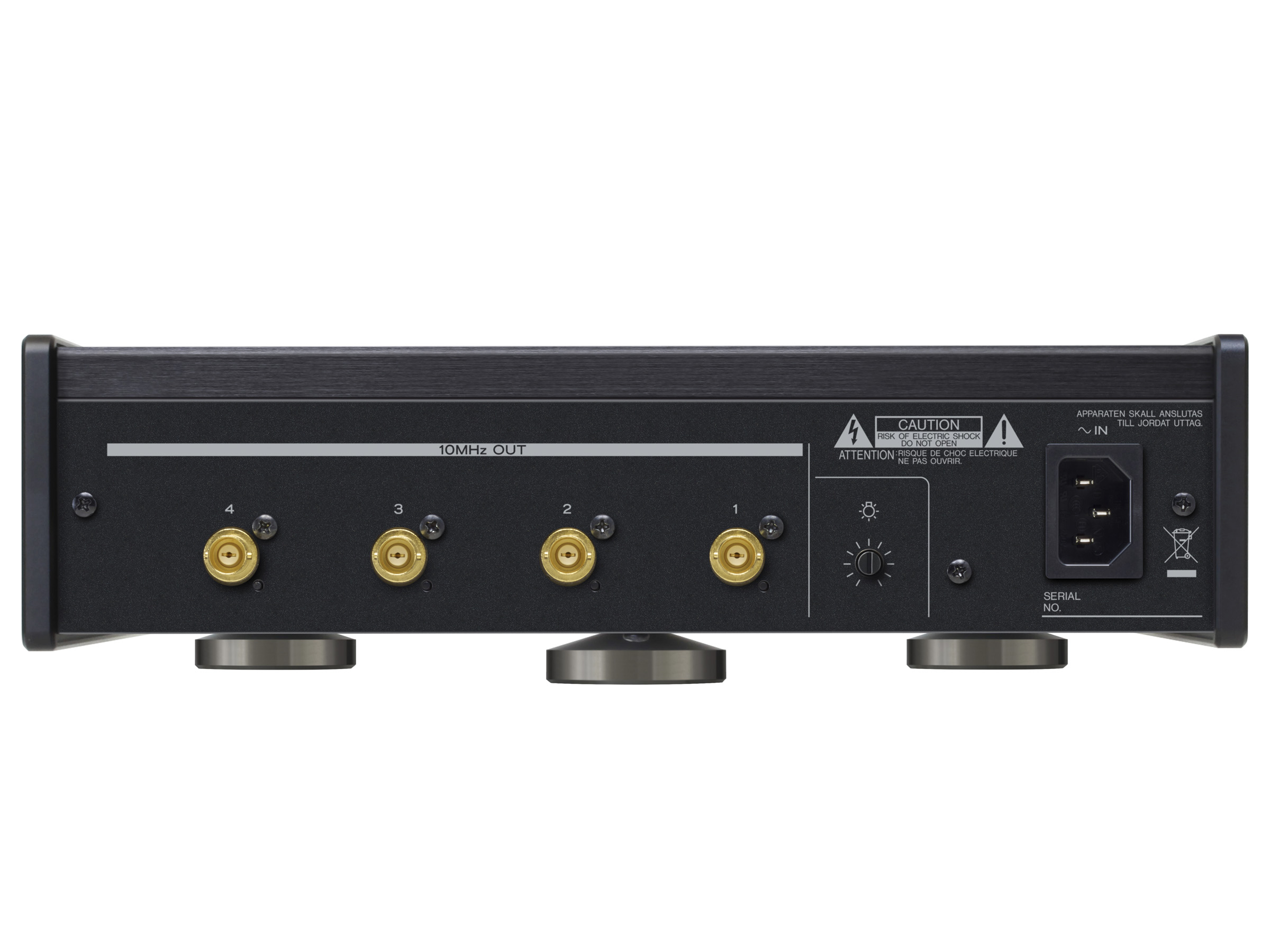

Для выдачи тактовых сигналов на несколько устройств предусмотрены четыре позолоченных разъема BNC (50 ом). Одновременно можно подключить до четырех устройств, поддерживающих вход 10 МГц, включая USB-ЦАП, сетевые проигрыватели, Super Audio CD/CD плееры и цифровые транспорты.

Каждая цепь в CG-10M-A – от секции питания до буферного усилителя в выходном каскаде – полностью изолирована для предотвращения перекрестных помех при подключении нескольких устройств к разъемам BNC.
Благодаря включению буферного усилителя в каждую схему не происходит ухудшения формы сигнала, когда генерируемый тактовый сигнал совместно используется несколькими устройствами.
В версии “X” схема буферного усилителя и схема источника питания были усовершенствованы для достижения еще более высокого уровня качества звука.

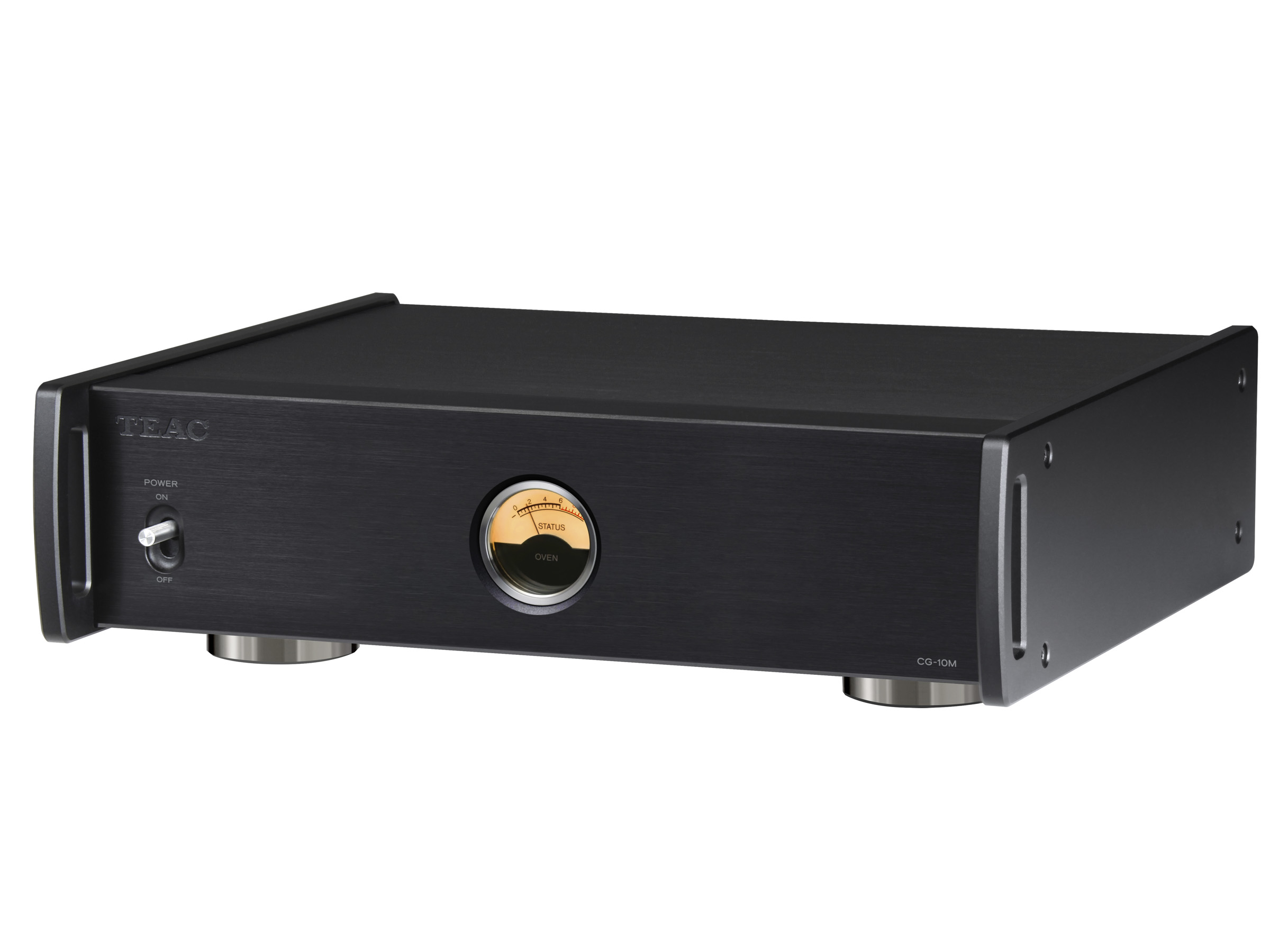

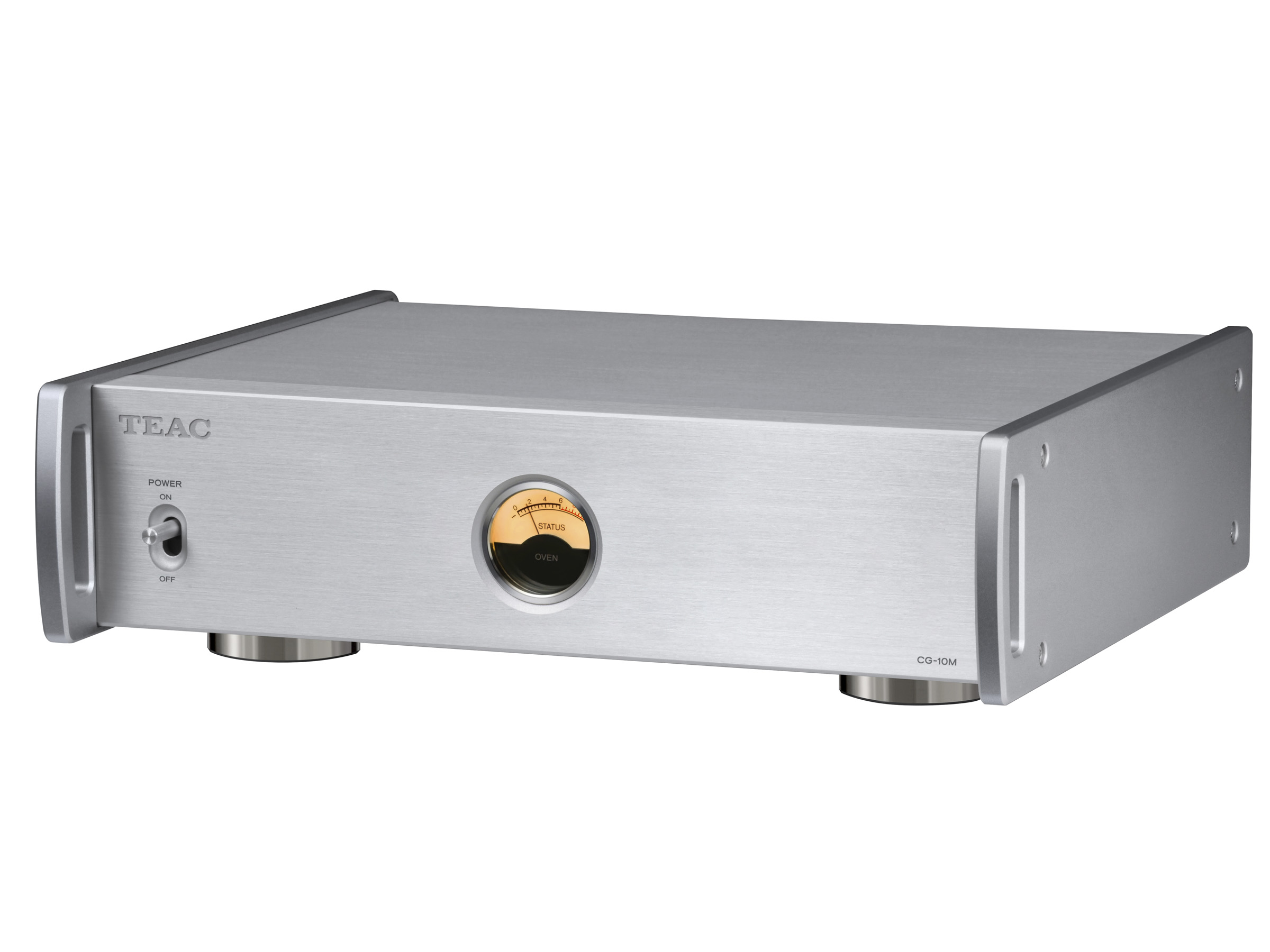

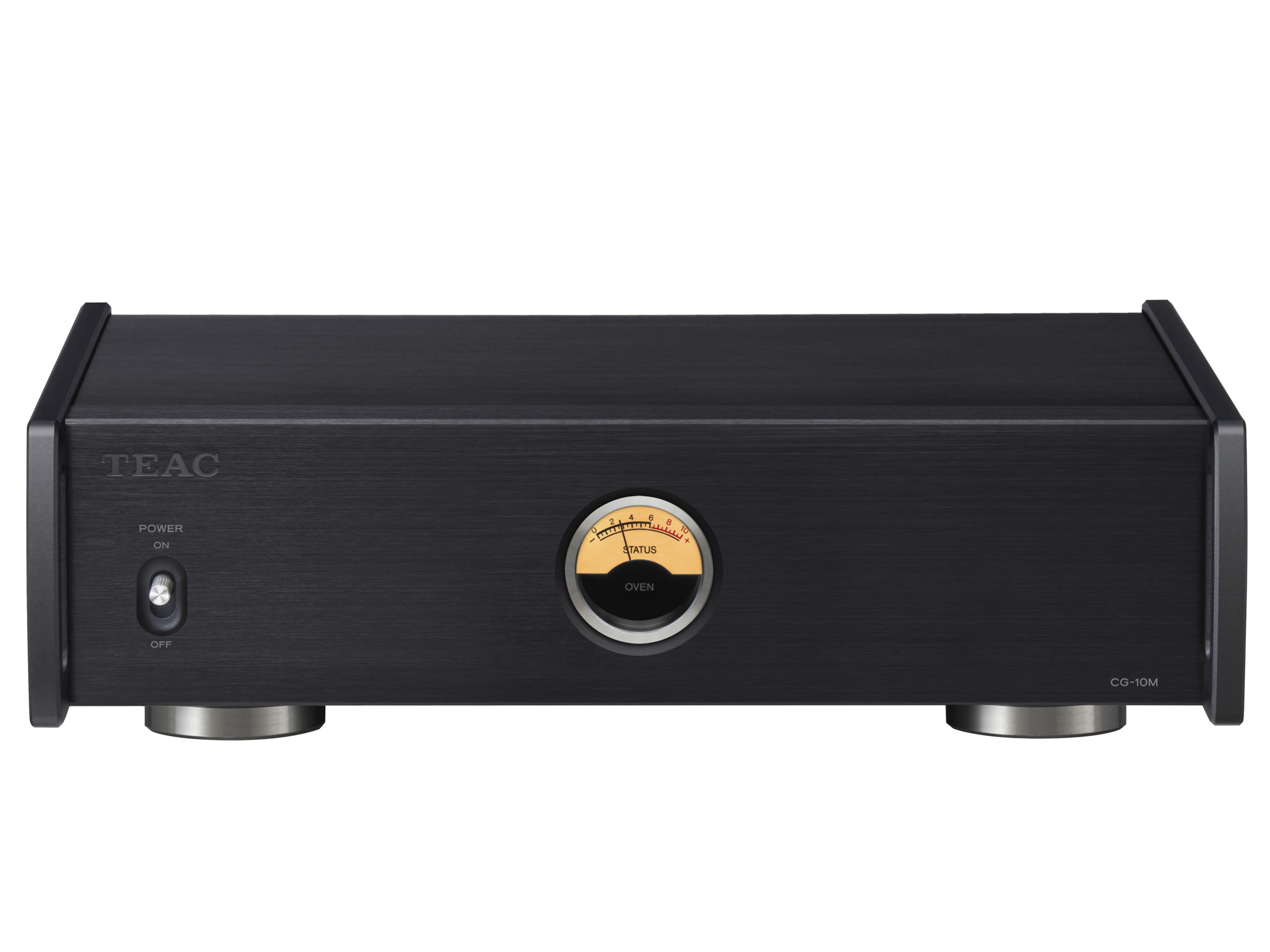

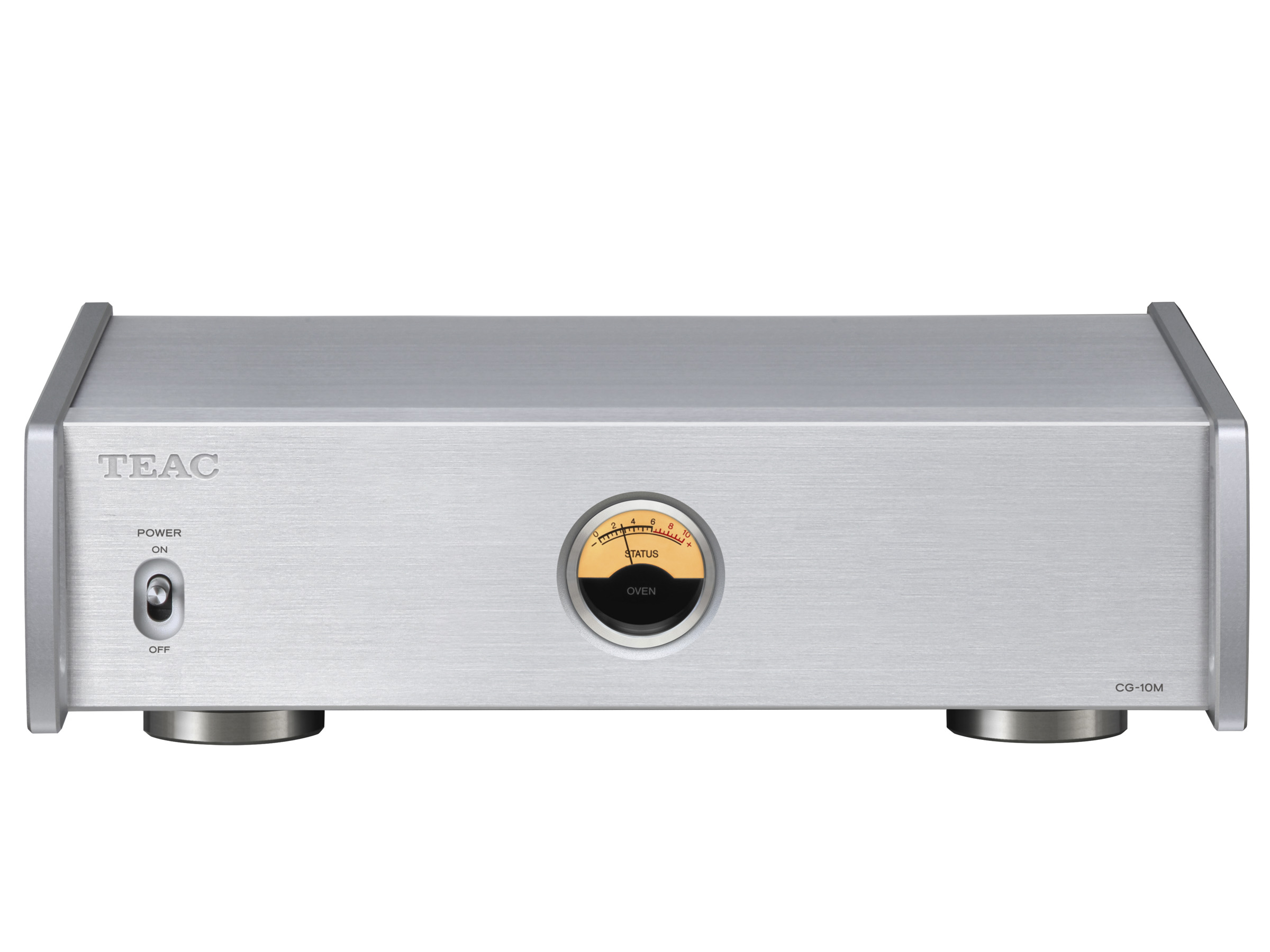

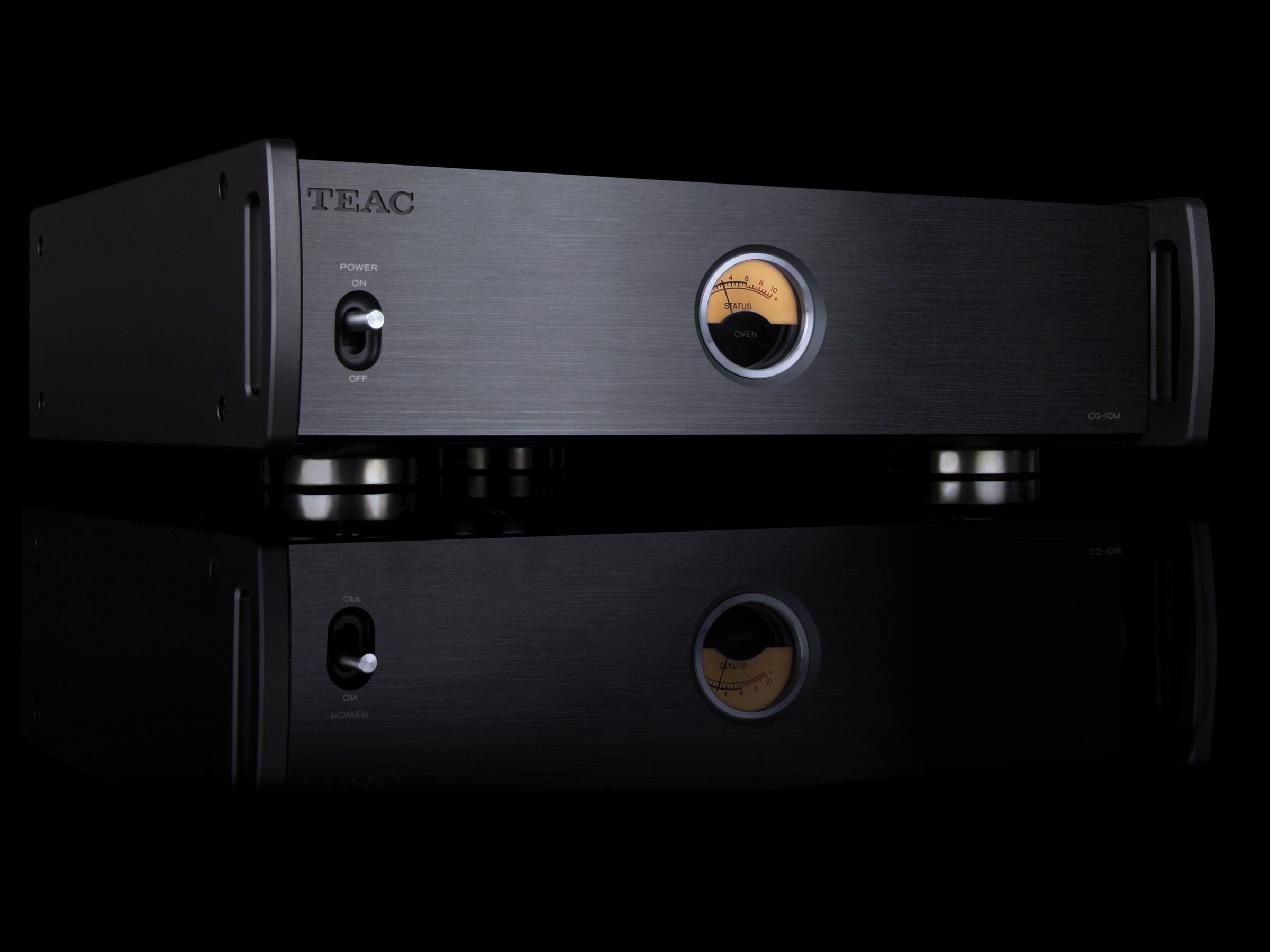

Аналоговый датчик состояния камеры OVEN STATUS, расположенный в середине устройства, ставший в последние годы торговой маркой TEAC, индицирует стабильность работы кварцевого генератора при его использовании. По мере того как температура камеры, содержащей кварцевый генератор, достигает идеальной величины для точной генерации тактовых импульсов, энергопотребление уменьшается, и датчик указывает на ноль, сигнализируя пользователю, что цифровая обработка на подключенном устройстве теперь контролируется чрезвычайно точным тактовым сигналом 10 МГц.
Примечание: Генератор обычно становится стабилен примерно через 2 минуты после включения питания. Однако, по крайней мере, 10 минут необходимы для того, чтобы он достиг идеального состояния.
Датчик имеет подсветку с регулировкой яркости (включая возможность полного отключения подсветки).

Мощный силовой трансформатор с тороидальным сердечником подает стабильный ток, который в значительной степени способствует эффективности генерации прецизионных тактовых импульсов и их последующему высокоточному выходу.

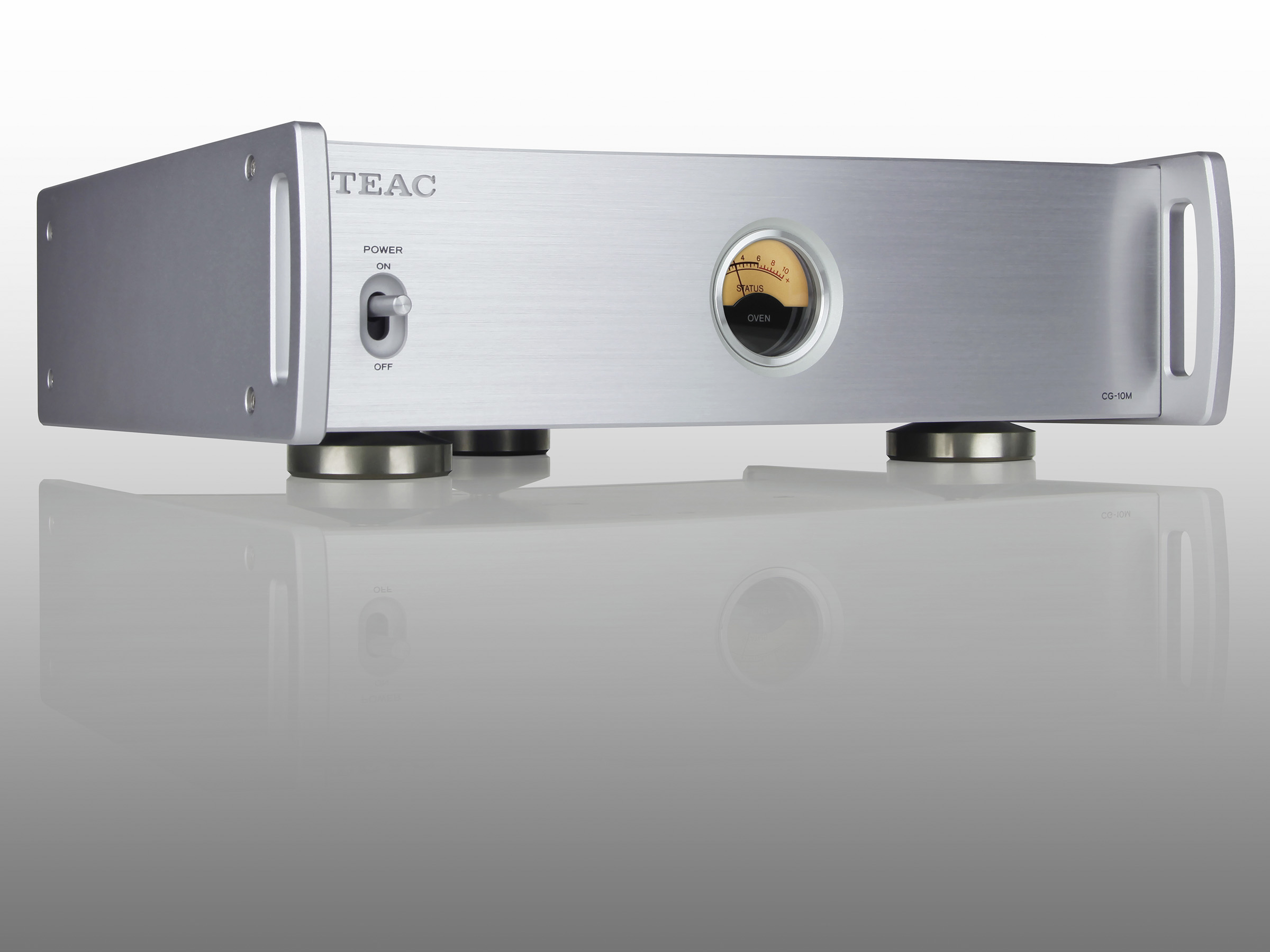

В CG-10M-X применены новые, оригинальные 3-точечные опоры “Stressless Foot” (без механических напряжений). Они обеспечивают стабильную установку без малейших искажений поверхности пола. В отличие от обычных изолирующих ножек, эти опоры были разработана с учетом концепции создания зазора между ножкой и нижней частью корпуса, что позволяет им свободно вибрировать, что приводит к более естественному звуку. Снизу подвешена опора из обработанной стали, обеспечивающая более естественное и полное звучание в дополнение к точному воспроизведению, характерному для предыдущей конструкции с точечным шипом.

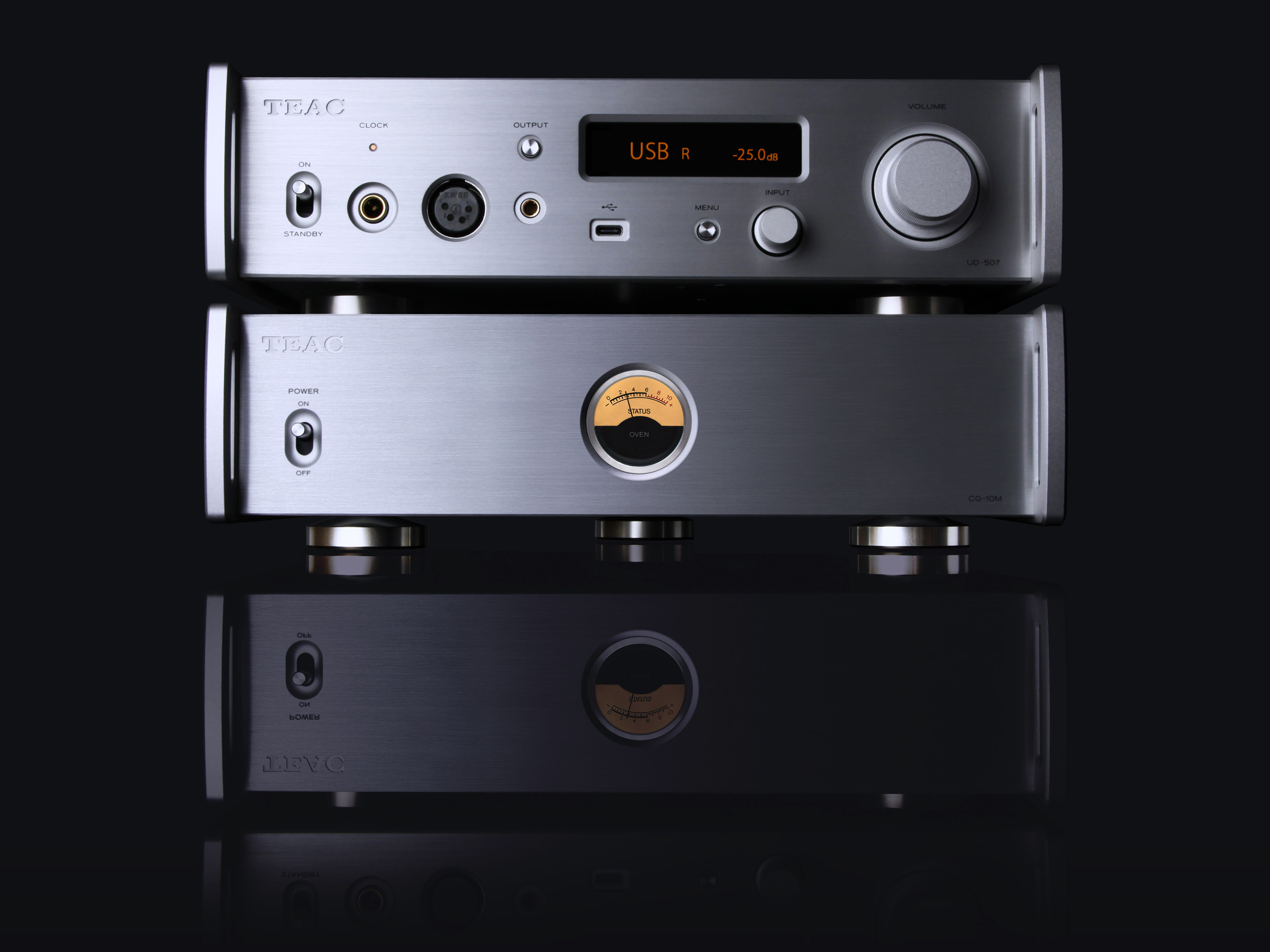

Алюминиевая верхняя панель CG-10M-X имеет новую полуплавающую конструкцию. Вместо того, чтобы быть прочно привинченной к корпусу, верхняя панель свободно закреплена в пазах боковых панелей, что обеспечивает превосходное, открытое и свободное звучание. Благодаря чистой верхней панели без винтов, CG-10M-X элегантно сочетается с цифровыми проигрывателями высокого класса, с которыми он работает в паре.

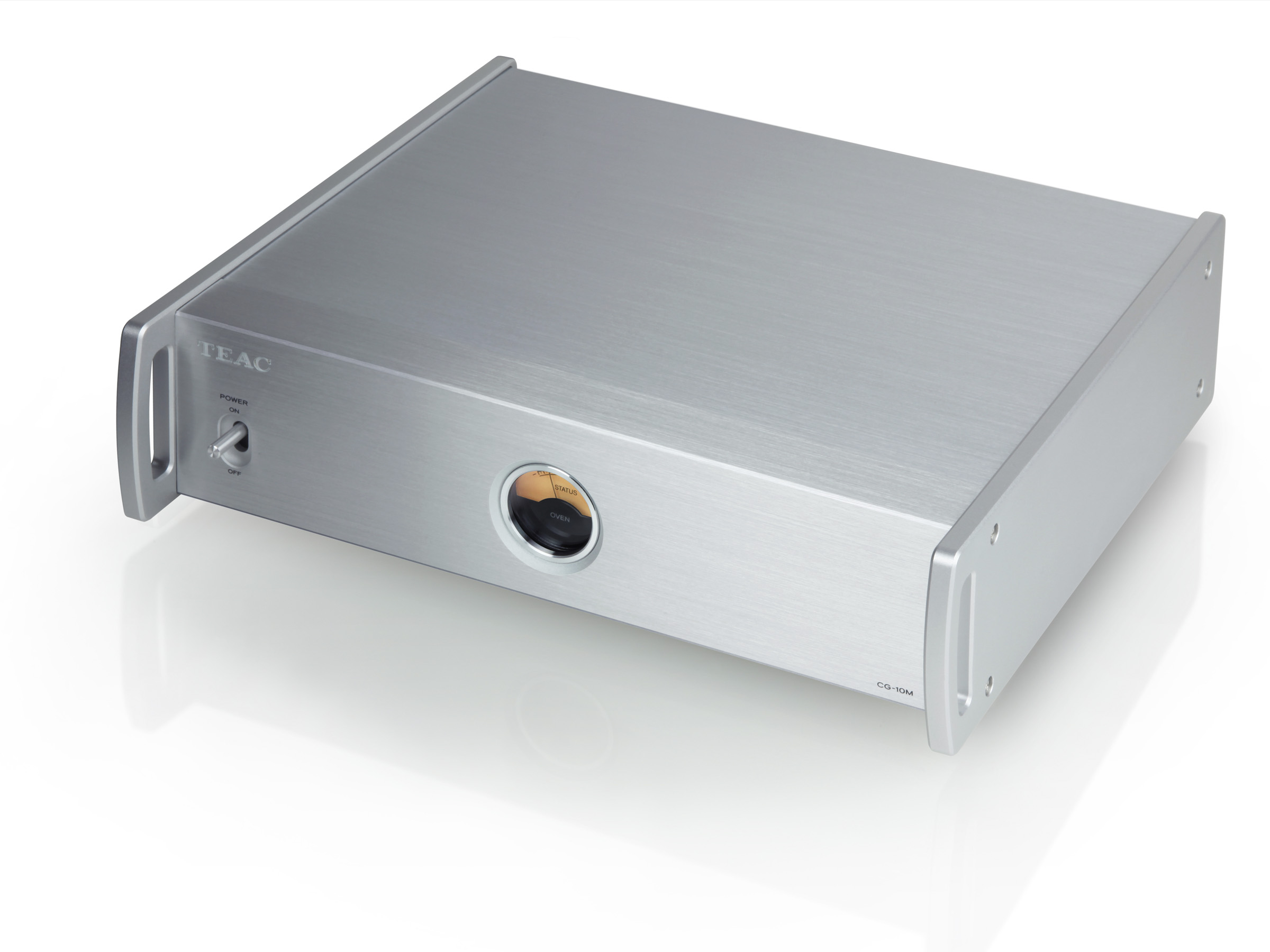

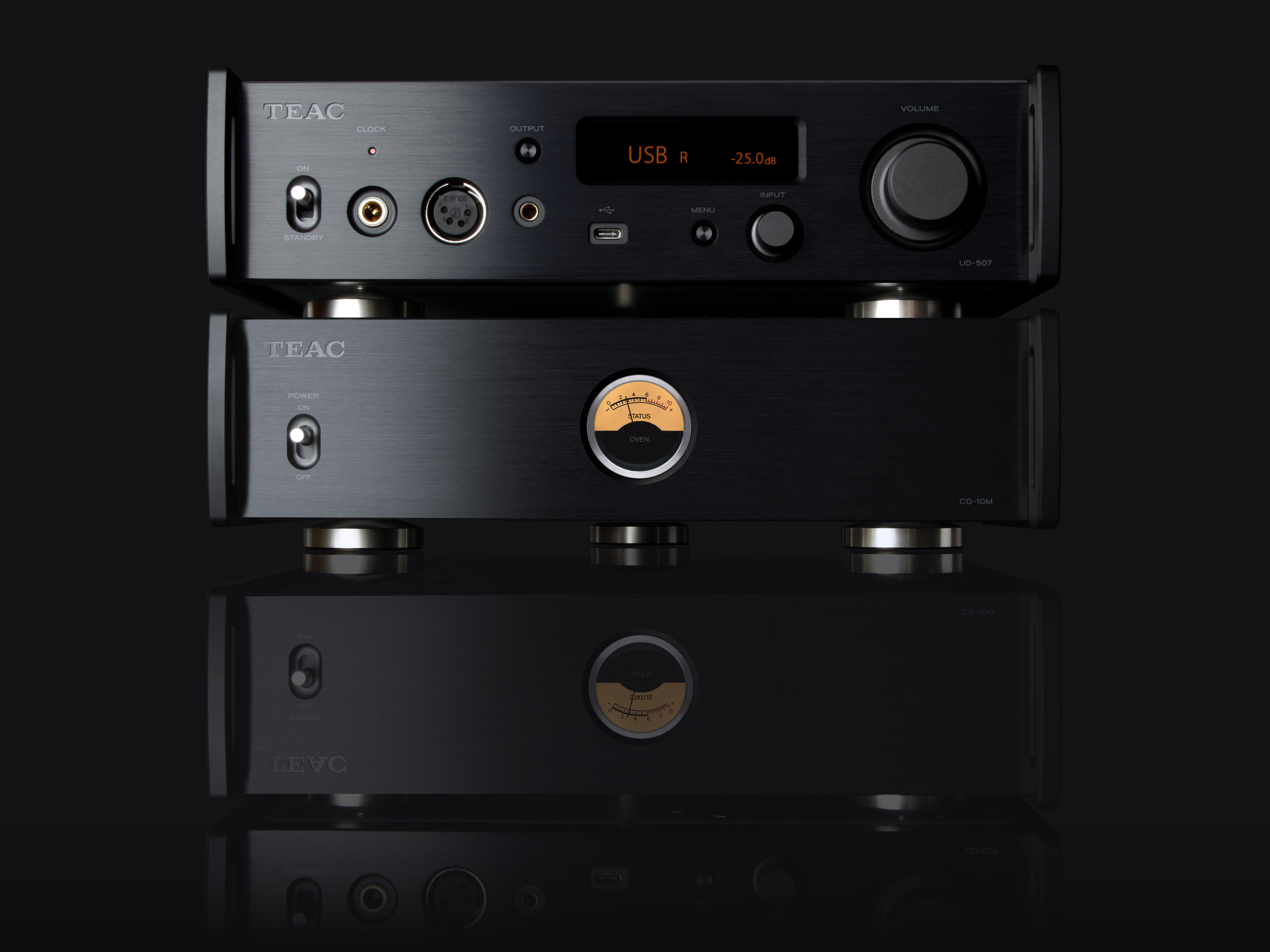

Разработанный в соответствии со стилем успешной серии Reference 500, CG-10M-X оснащен алюминиевыми панелями и прочным металлическим шасси (которое также изолирует его от электромагнитных помех) с компактным размером - как у листа формата А4, который поместится в любом месте.
