HA-507

В HA-507 используется схема аналогового усилителя высокой мощности с исключительно широкой полосой пропускания и низким уровнем искажений. Он имеет полностью балансную / двойную моно конфигурацию с четырьмя усилительными элементами (левый /правый / положительный / отрицательный).
Изначально разработанный для работы с полноразмерными колонками, этот усилительный элемент не только необычайно мощный, но и способен с исключительной точностью воспроизводить музыкальные текстуры. Он выдает для HA-507 мощность 6700 мВт + 6700 мВт (32 Ом) на балансном выходе, что позволяет в полной мере использовать любые наушники, в том числе с низкой чувствительностью и высоким импедансом, и при этом с непревзойденной музыкальностью.
При подключении обычных наушников внутренние балансные усилители переключаются в режим активного заземления. Несимметричный выход для наушников обеспечивает исключительно широкую звуковую сцену за счет активного снижения уровня «земли» сигнала до нулевого напряжения.

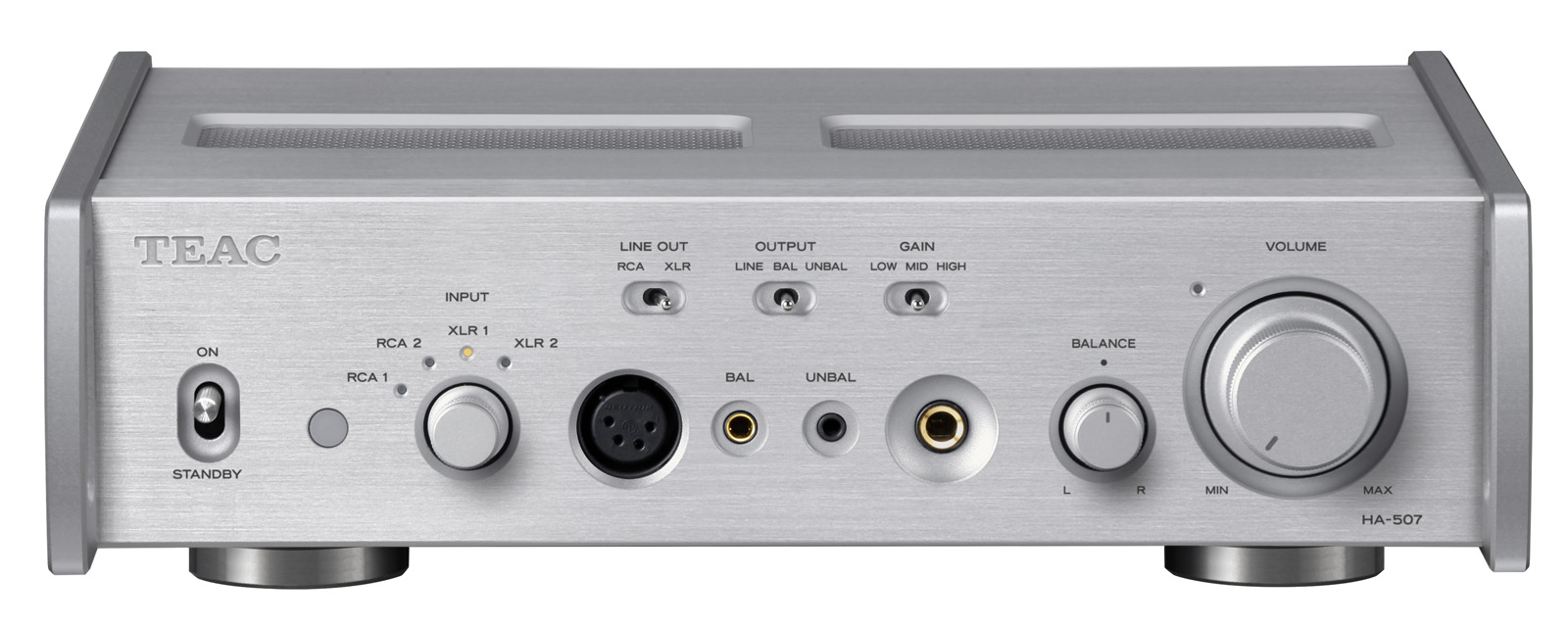

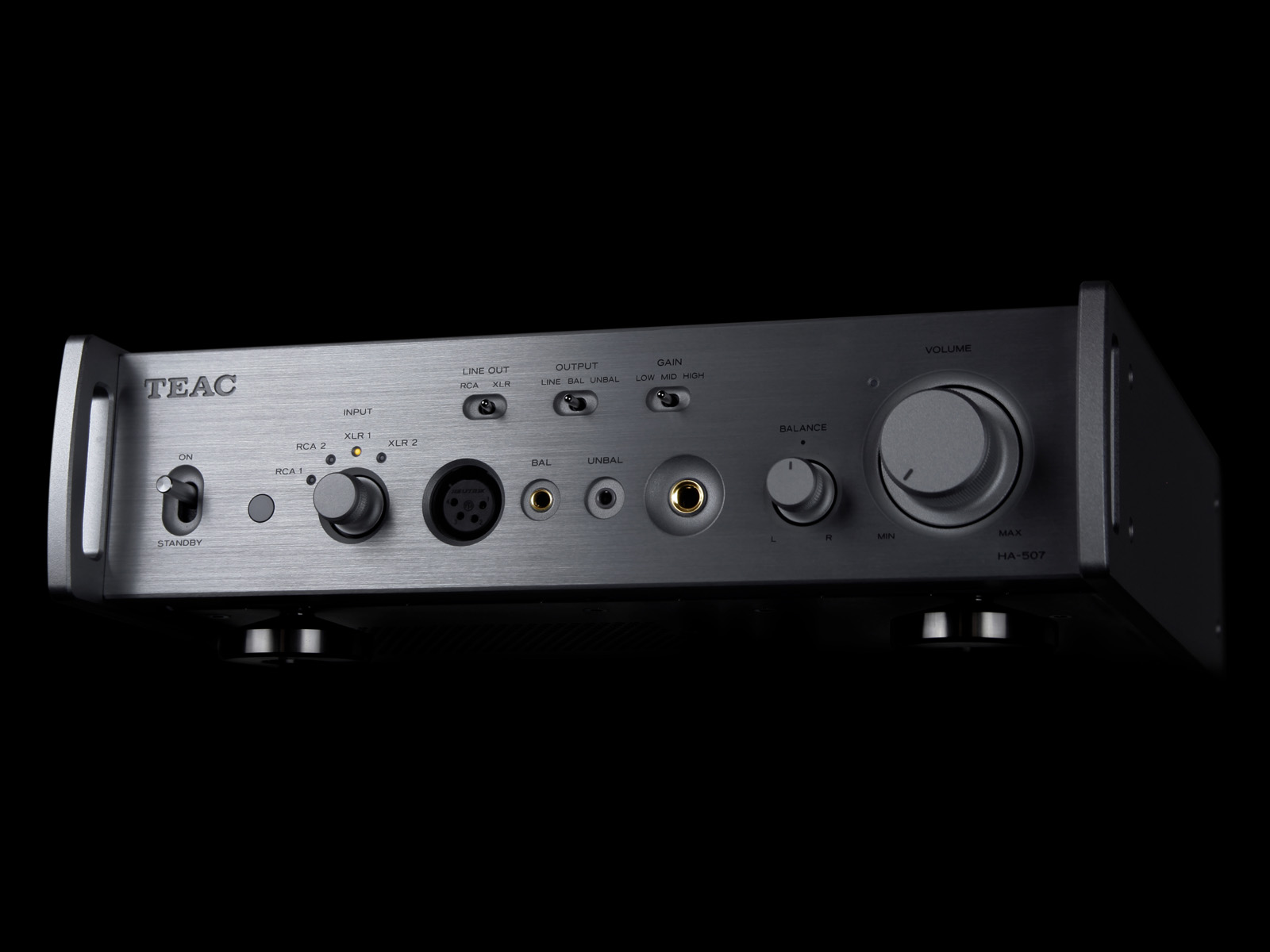

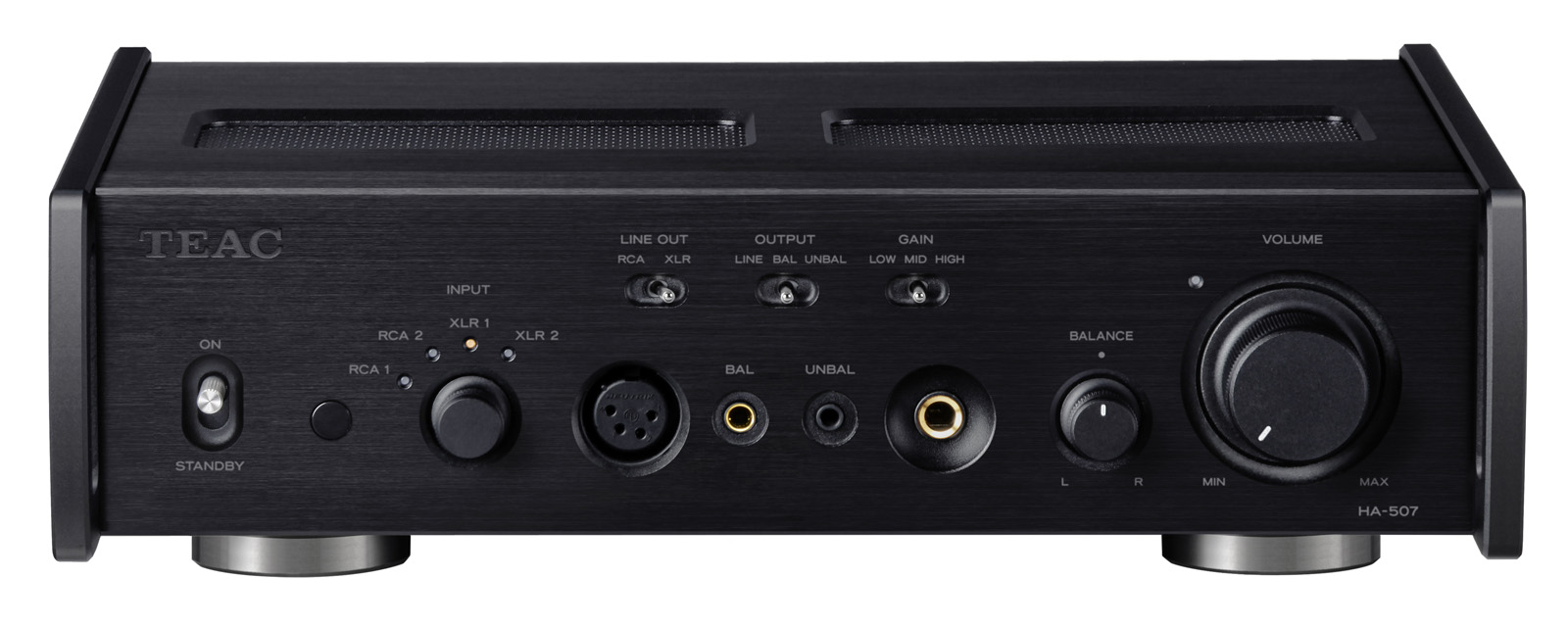

Предусмотрены два балансных выхода (Neutrik XLR 4-контактный и Pentaconn 4,4 мм) и два несимметричных выхода (6,3 мм и 3,5 мм). Усиление можно регулировать на трех уровнях (High/Mid/Low) в соответствии с используемыми наушниками.

Для тех, кто хочет приобрести отдельную систему предварительного подключения /усиления мощности для наушников, HA-507 можно использовать в качестве отдельного усилителя мощности для наушников, подключив его к высококачественным внешним предусилителям. Сквозной режим предусилителя может быть активирован переключателем на задней панели.
Эта функция полезна также для слушателей, у которых уже есть предусилитель класса high-end для своей акустической системы и они предпочитают использовать один предусилитель для прослушивания - как через колонки, так и через наушники.
Даже в этом режиме работы предусилителя для удобства использования имеются функции регулировки усиления и баланса L/R.

Будь то наушники или колонки, предусилитель является сердцем аудиосистемы и самым важным компонентом, отвечающим за общее качество звучания системы. HA-507 - это компактный предусилитель премиум-класса, который сочетает в себе превосходную архитектуру звука TEAC в полностью балансной / двойной моно конфигурации, обеспечивая беспрецедентно высокое качество прослушивания.

Компания недавно разработала "TEAC-QVCS* Advanced" - систему регулировки громкости с помощью ступенчатой матрицы резисторов с четырьмя независимыми цепями для левого / правого, положительного / отрицательного сигналов (L+, L-, R+ и R-). Эта схема обеспечивает кратчайший путь прохождения сигнала, что сводит к минимуму ухудшение качества аудио сигнала. Резистивные элементы внутри регулятора громкости, разработанные с использованием новейших полупроводниковых технологий, отличаются исключительной точностью и обеспечивают еще более высокое качество звука и точность управления, чем в QVC предыдущего поколения. Оснащенный технологией TEAC-QVCS Advanced, HA-507 обеспечивает плавную регулировку громкости с шагом 0,25 дБ, непревзойденное разделение каналов без перекрестных помех, которое может обеспечить только режим двойного моно, а также бесшумное и точное воспроизведение музыки, благодаря точной симметрии балансной схемы регулировки громкости.
* Quad Volume Control System

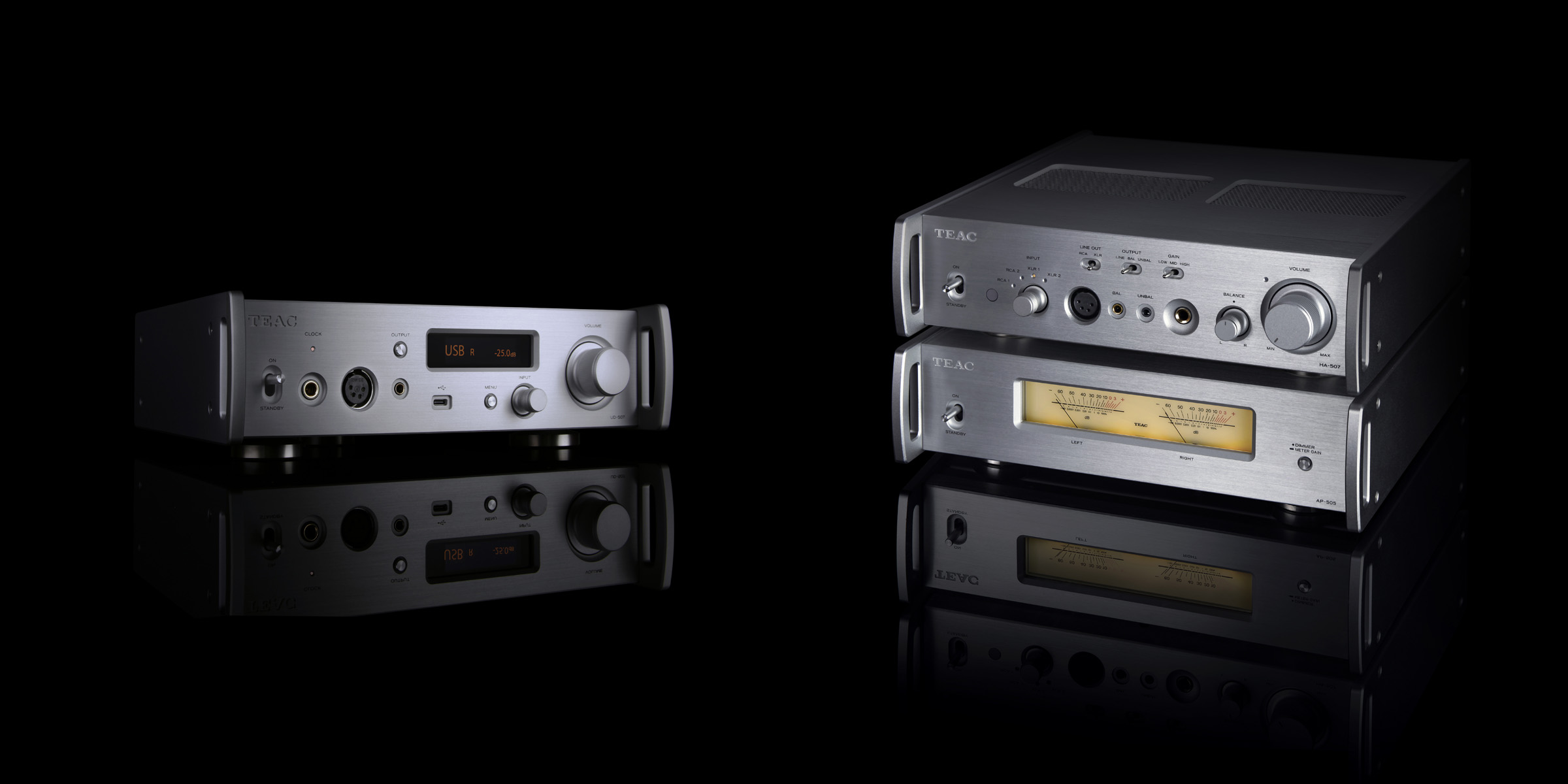

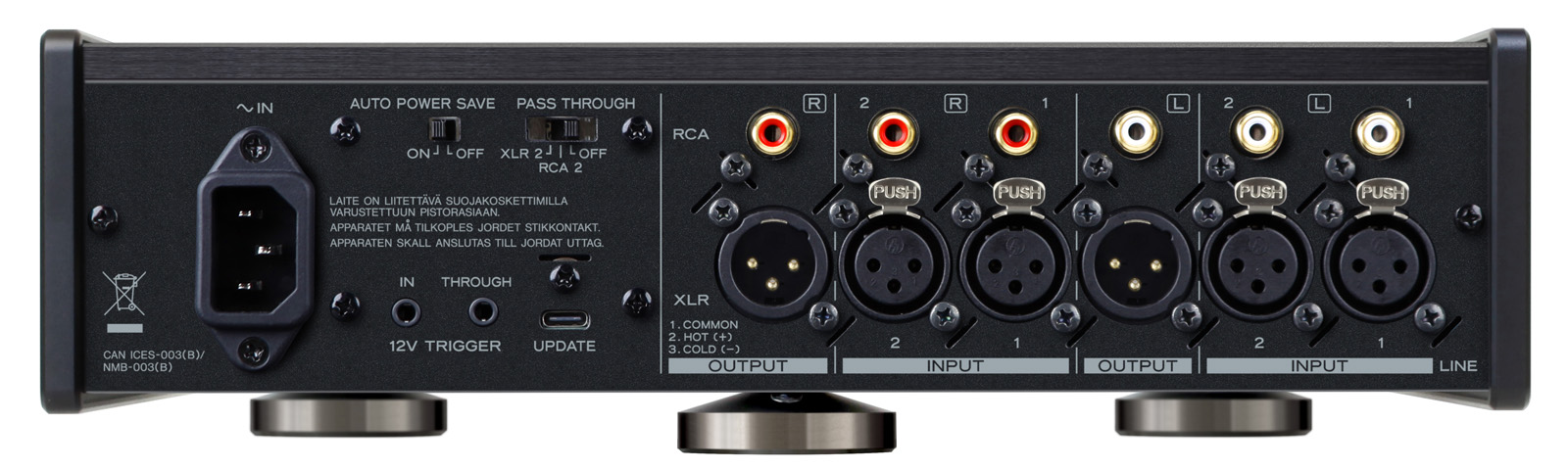

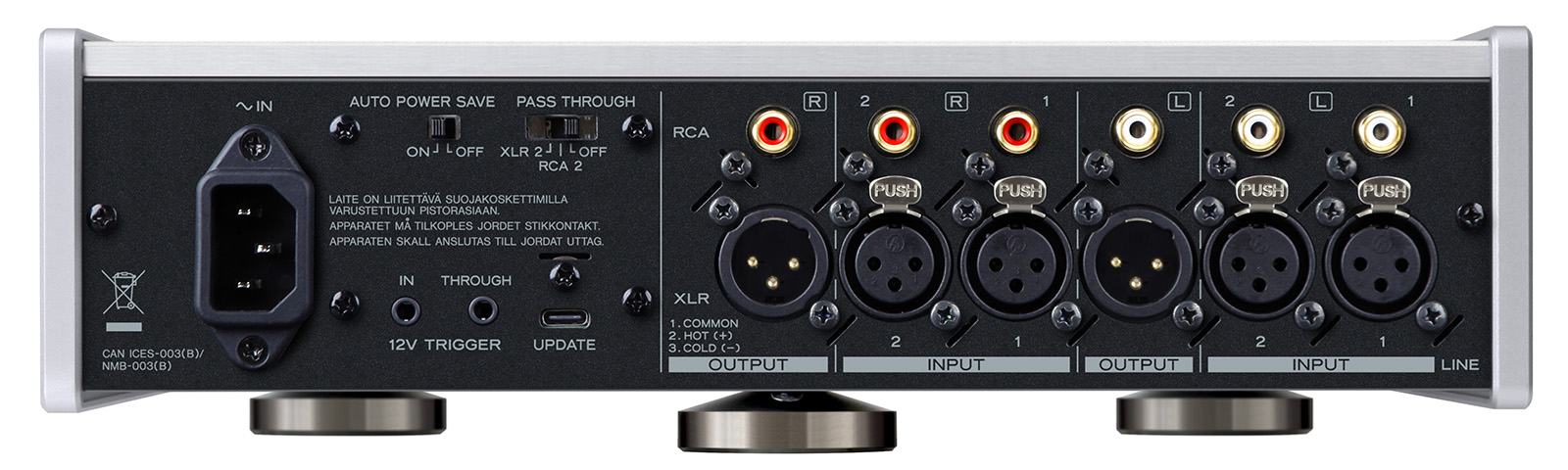

HA-507 оснащен двумя входными разъемами XLR x 2 и двумя входными разъемами RCA x 2, что позволяет подключать различные аналоговые устройства к вашей системе семейства Reference 500. Для коммутации входных сигналов используются полевые транзисторы без механических контактов, что повышает чистоту сигнала и обеспечивает длительный срок службы.

HA-507 оснащен одним выходом предусилителя на XLR и одним на RCA. В выходном буферном усилителе используется "TEAC-HCLD (High Current Line Driver) 2", который еще больше ориентирован на высокую скорость нарастания/высокоскоростную передачу тока, чем оригинальный HCLD, для мощного управления подключенным усилителем + колонками.

Для достижения превосходных динамических характеристик и высокого качества звука особое внимание было уделено конструкции блока питания. Две системы питания, одна из которых предназначена для аудио схем, а другая - для цепей управления, полностью независимы друг от друга. Большой силовой трансформатор с тороидальным сердечником, предназначенный для аудио схем, имеет отдельные левую и правую обмотки и соединяет конденсаторы емкостью 18800 мкФ (4700 мкФ x 4) на канал, образуя двойной моноблочный источник питания высокой емкости. Он чрезвычайно чувствителен к изменениям в динамике музыки. При выборе компонентов, таких как быстродействующие барьерные диоды Шоттки, не было допущено никаких компромиссов.

Схема стабилизации питания является одним из наиболее важных компонентов для улучшения качества звучания усилителя/предусилителя для наушников. Это полностью дискретная схема с низким уровнем обратной связи, обеспечивающая превосходную динамику и звуковой образ.

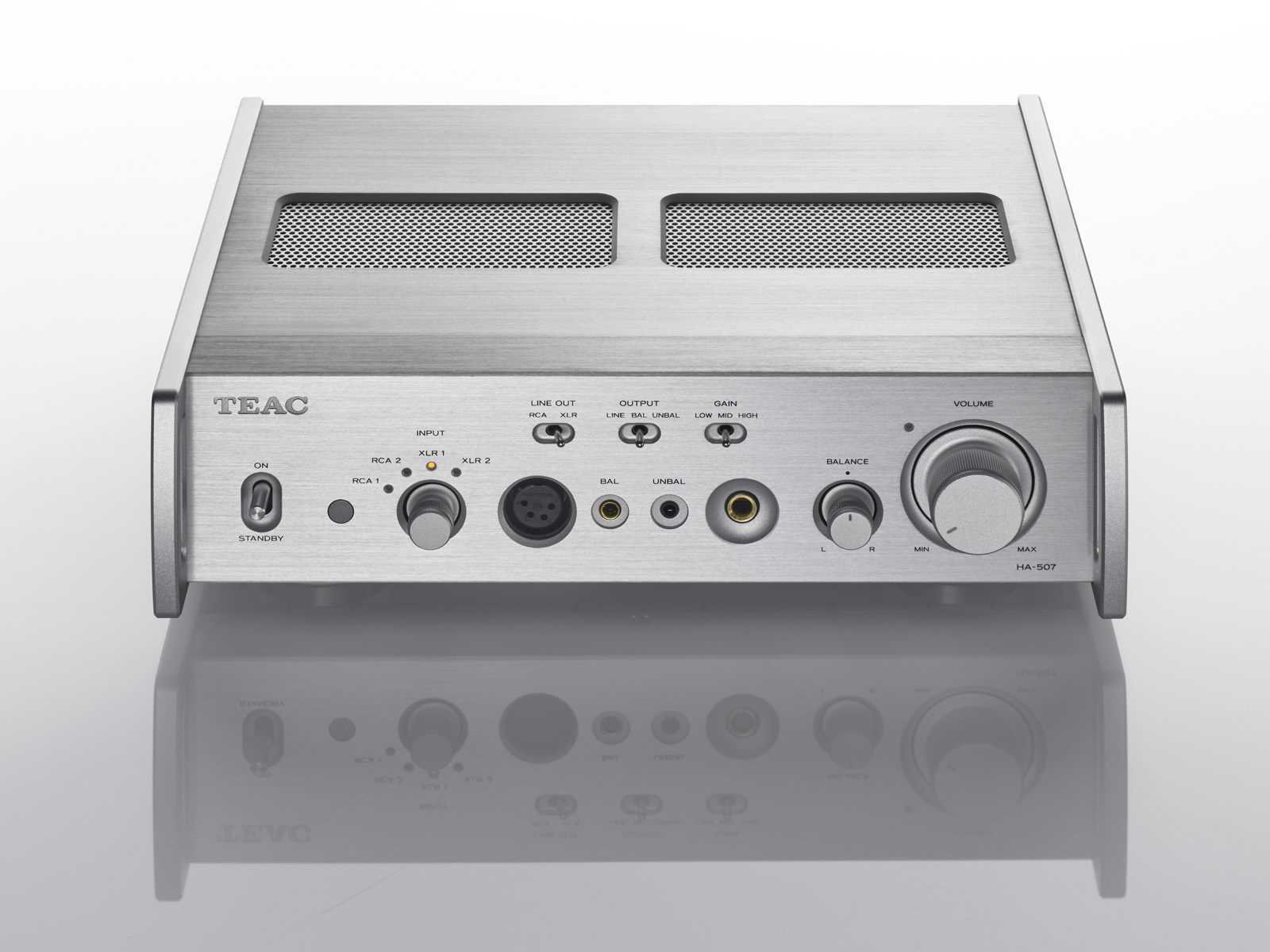

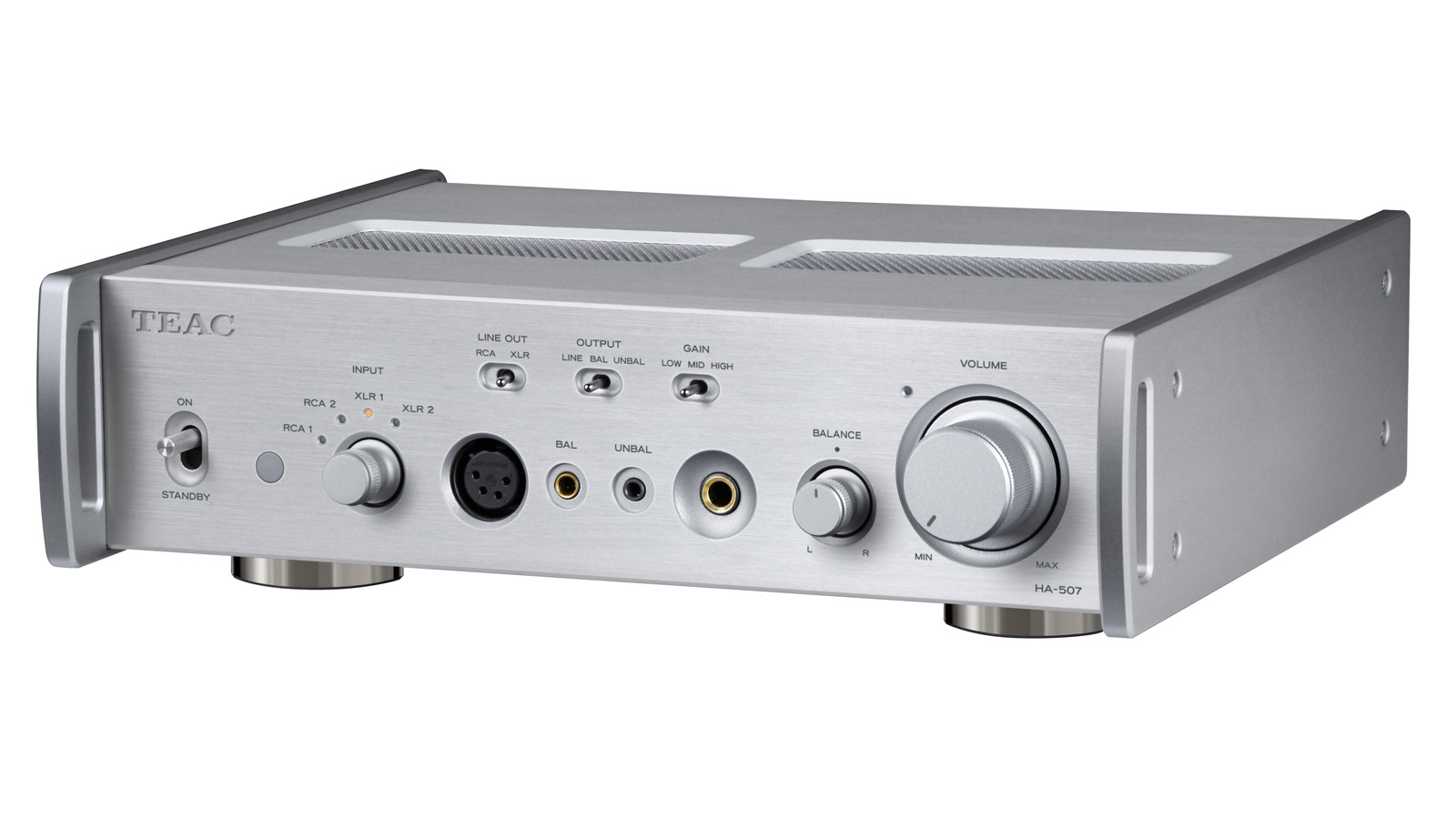

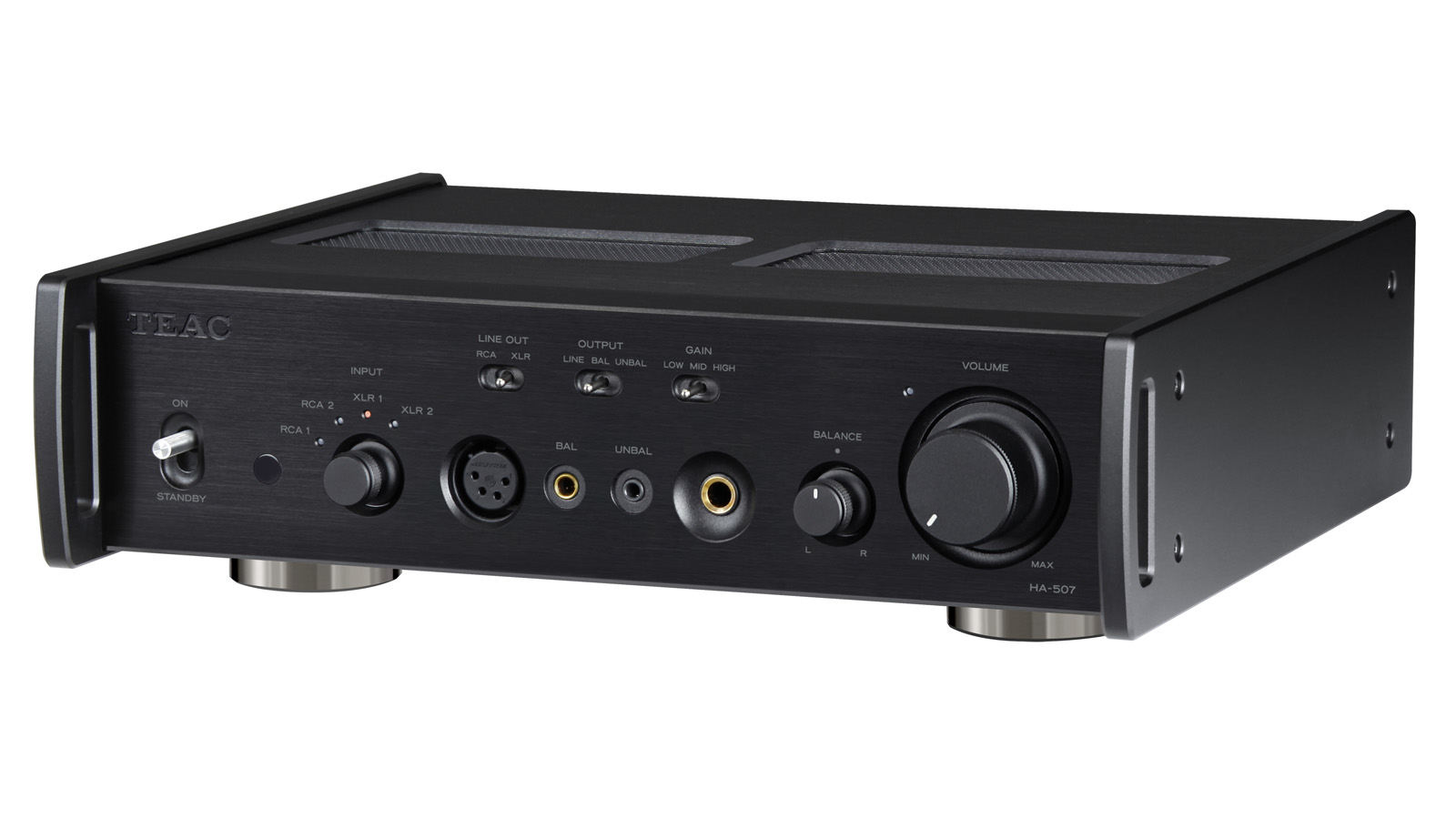

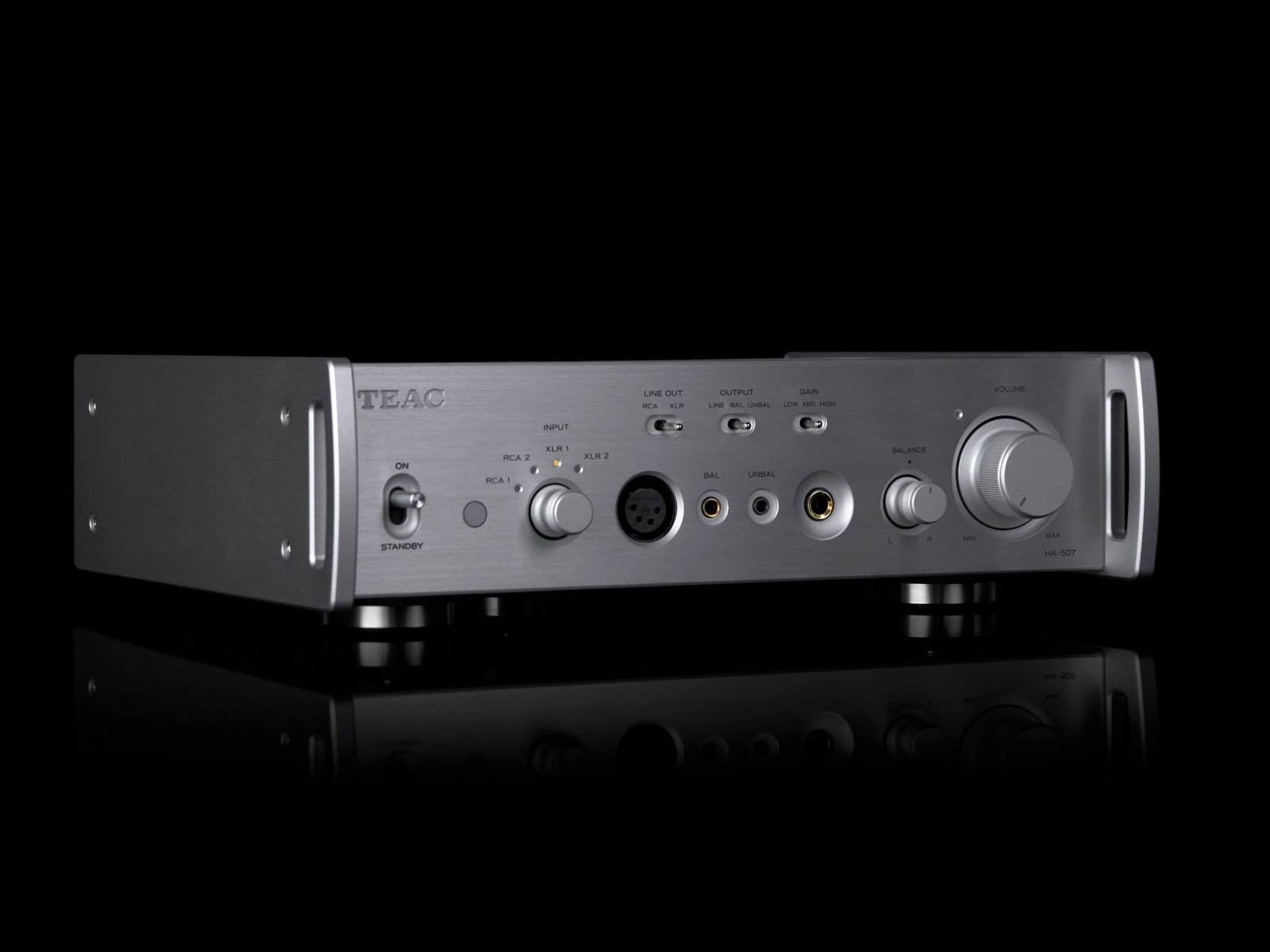

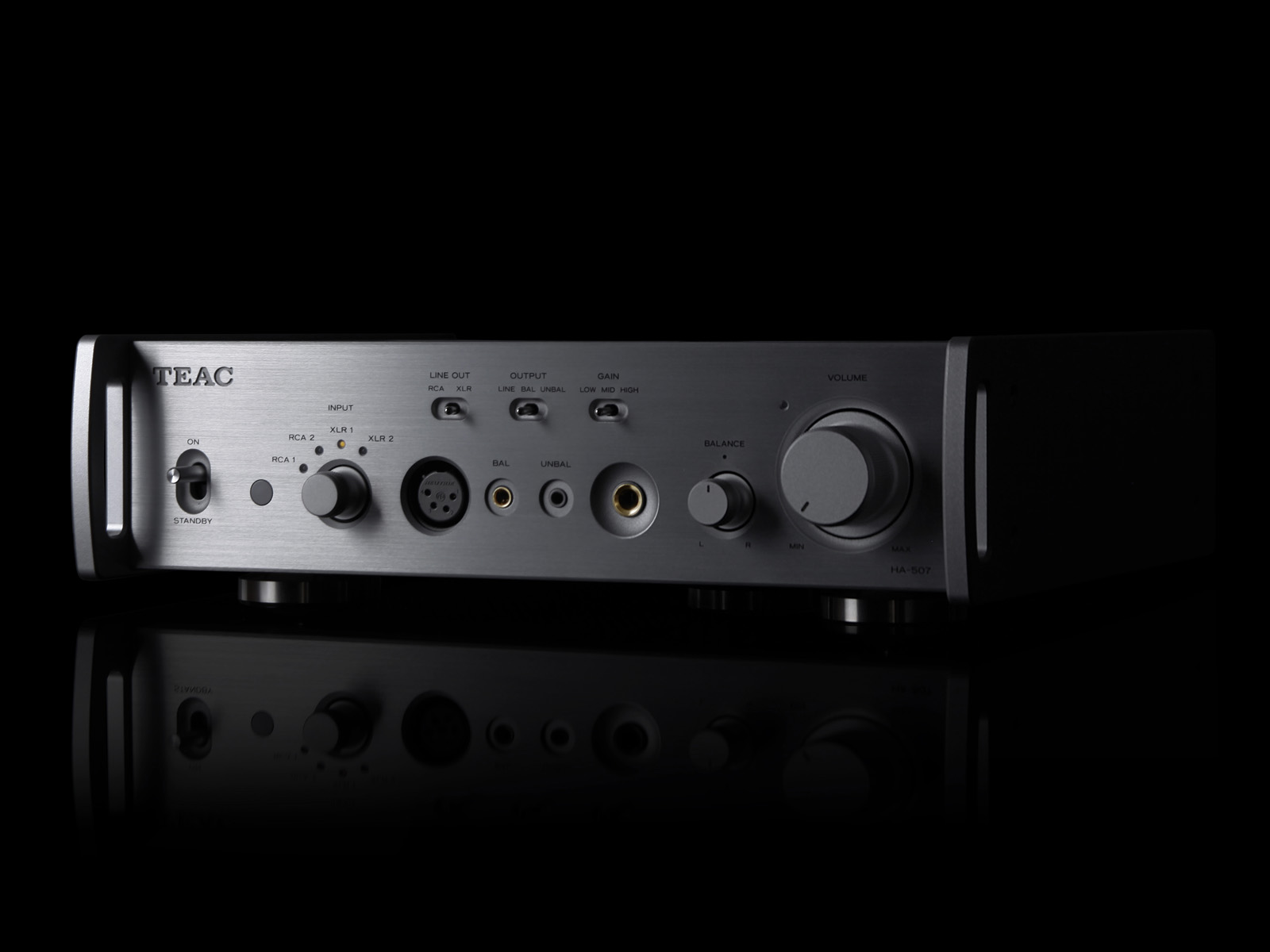

Массивный, но в то же время элегантный внешний вид HA-507, пожалуй, является наиболее очевидным примером того, как "форма следует функциям" в промышленном дизайне. Корпус формата А4, который помещается на рабочем столе, изготовлен из алюминия и, несмотря на компактность, отличается прочностью, что подчеркивает внимание, уделяемое HA-507 схемотехнике и качеству звука.

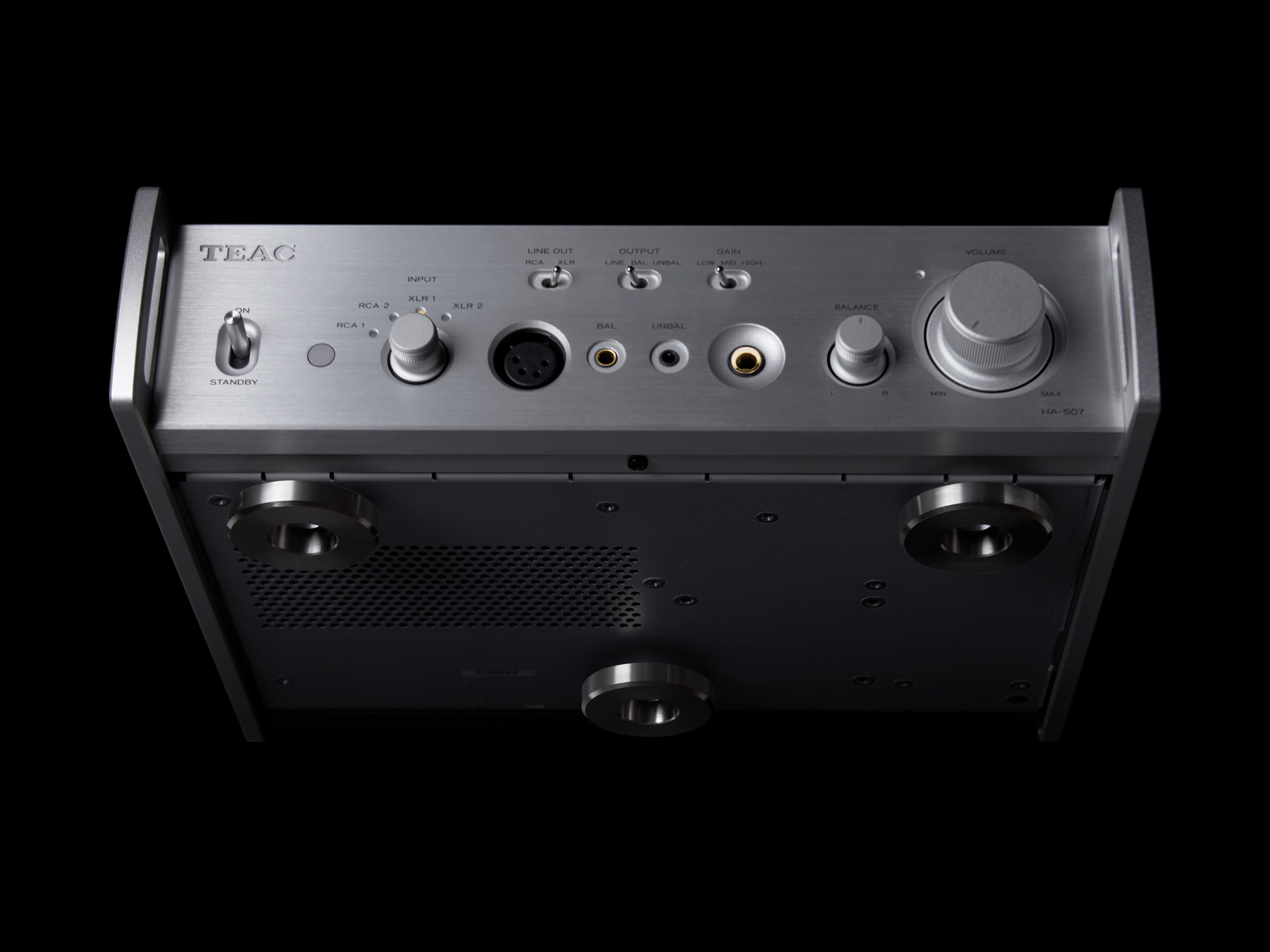

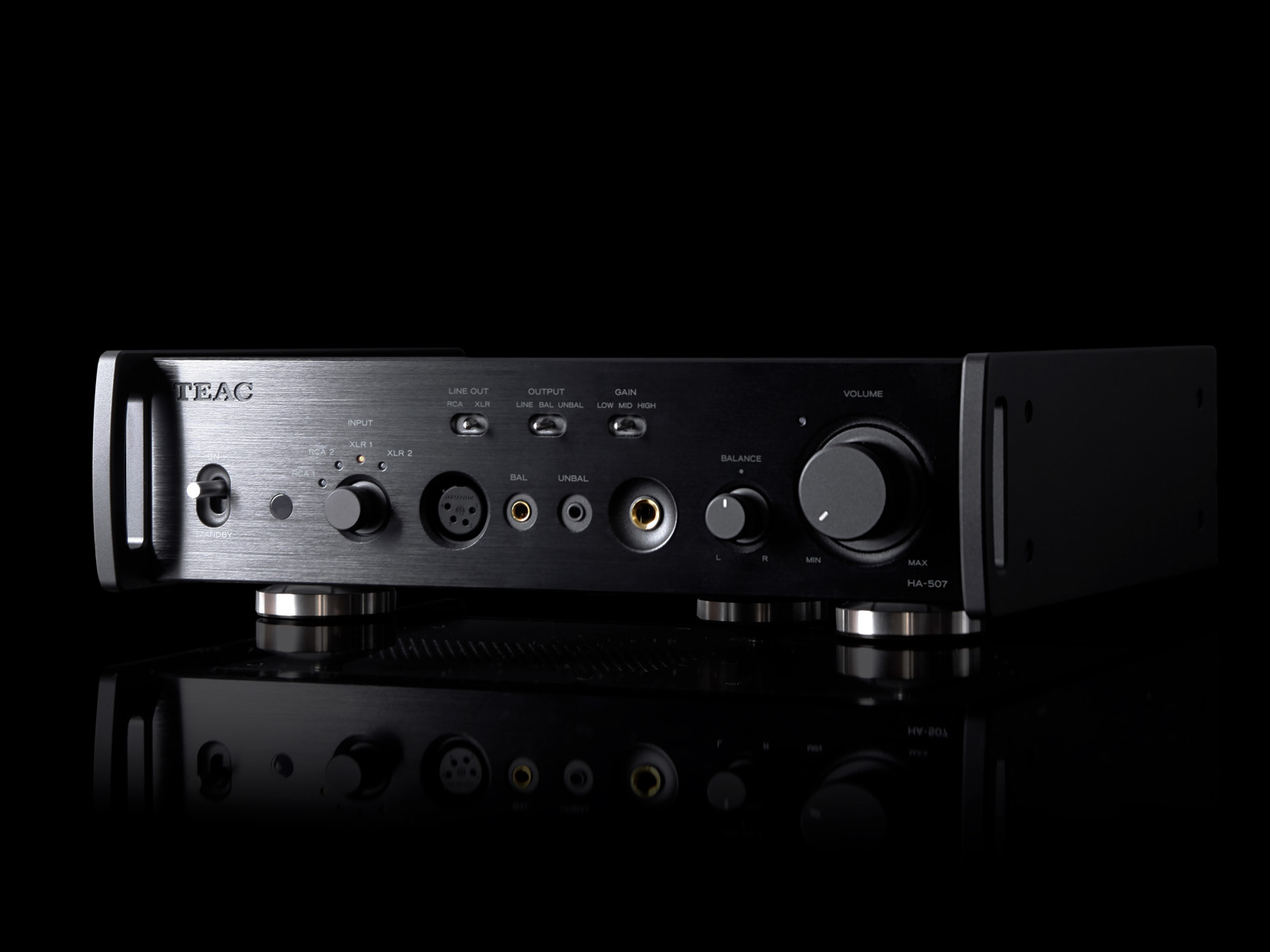

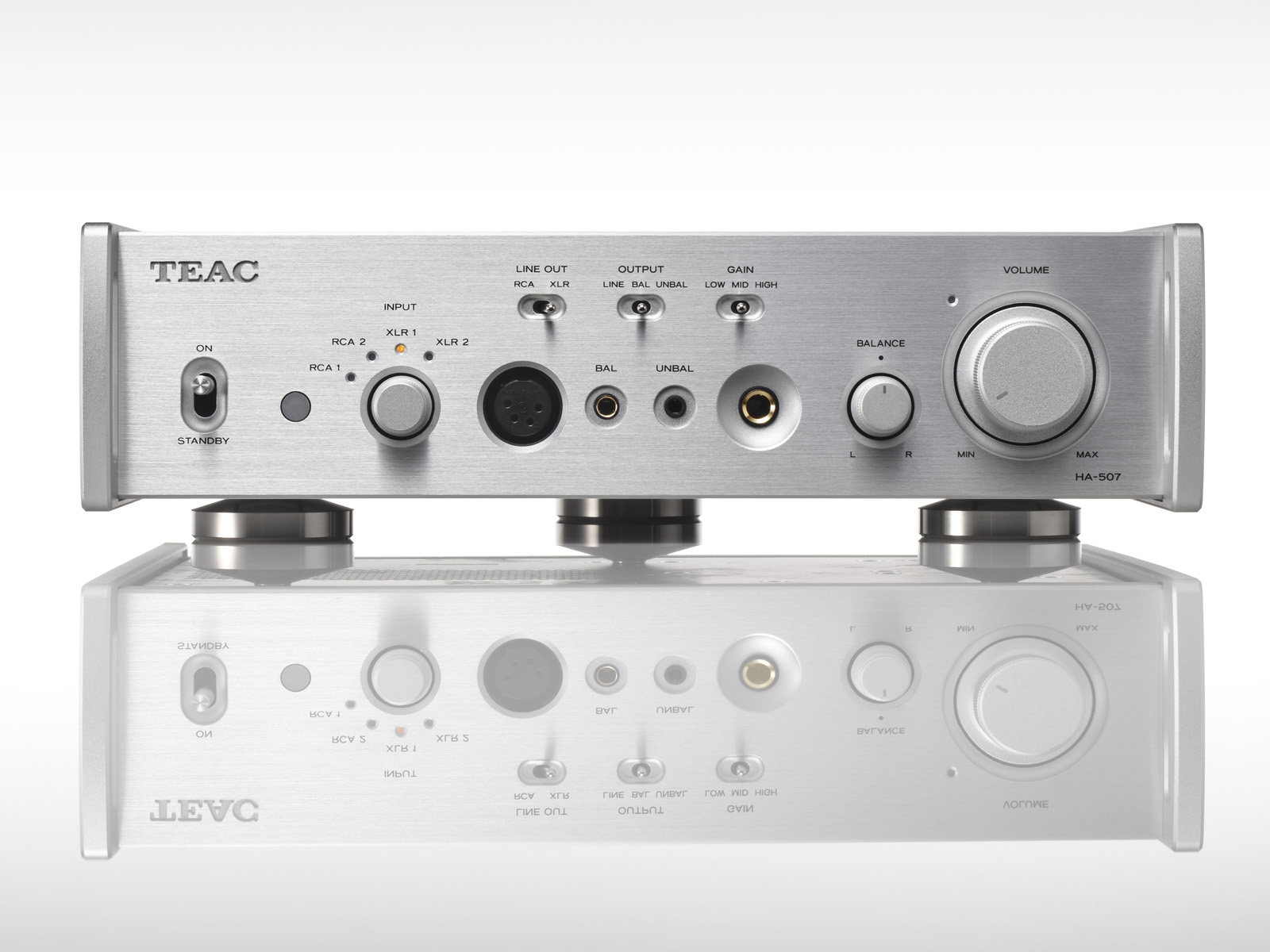

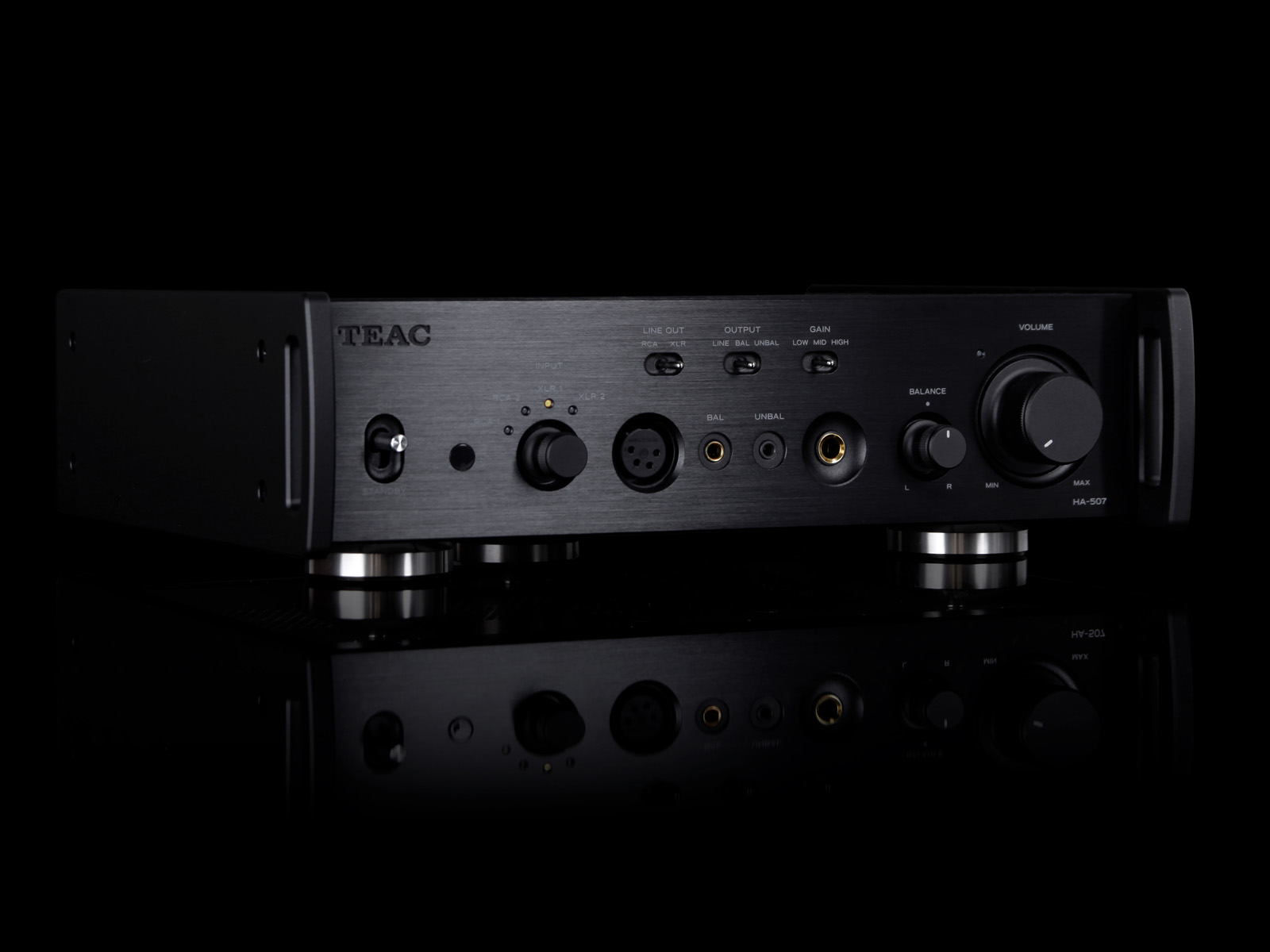

Алюминиевая верхняя панель толщиной 2,8 мм, придающая корпусу впечатление массивности, является полуплавающей, что означает, что она не привинчена, а находится под собственным весом в пазах алюминиевых панелей с левой и правой сторон. Винты, используемые для крепления внутренней печатной платы, также сведены к минимуму, чтобы улучшить качество звука. Использование оригинальных металлических опор TEAC с зазором в стыке между нижней панелью и ножкой обеспечивает богатое и естественное звучание HA-507.
HA-507 - это высококачественный усилитель компактного размера, тщательно разработанный для эффективного отвода тепла без использования шумных вытяжных вентиляторов.

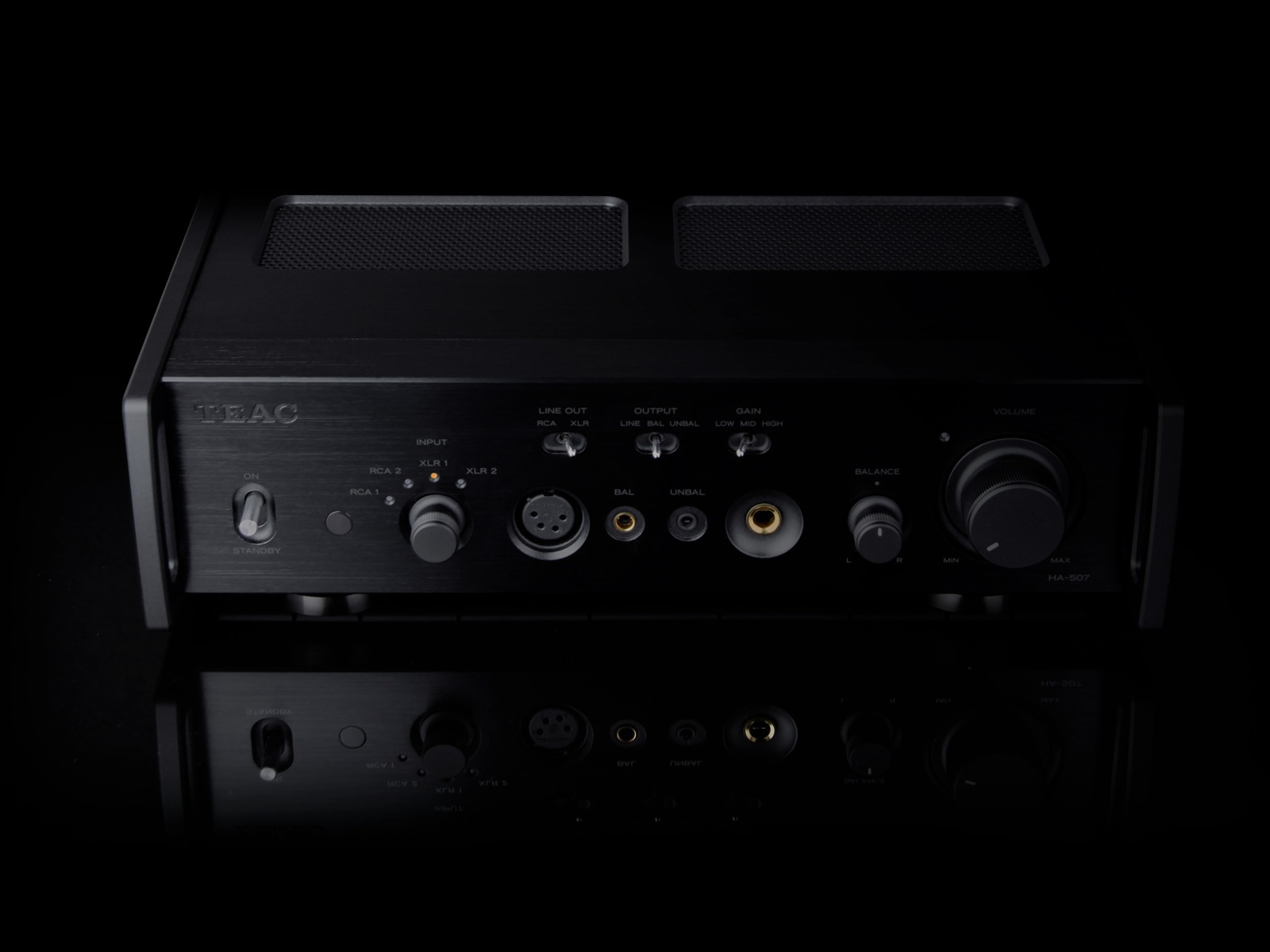

Крупные компоненты, такие как решетка радиатора на верхней панели и внутренние ребра для рассеивания тепла, обработаны специальным демпфирующим материалом медицинского класса для уменьшения пиков вибраций и достижения нейтральной частотной характеристики.

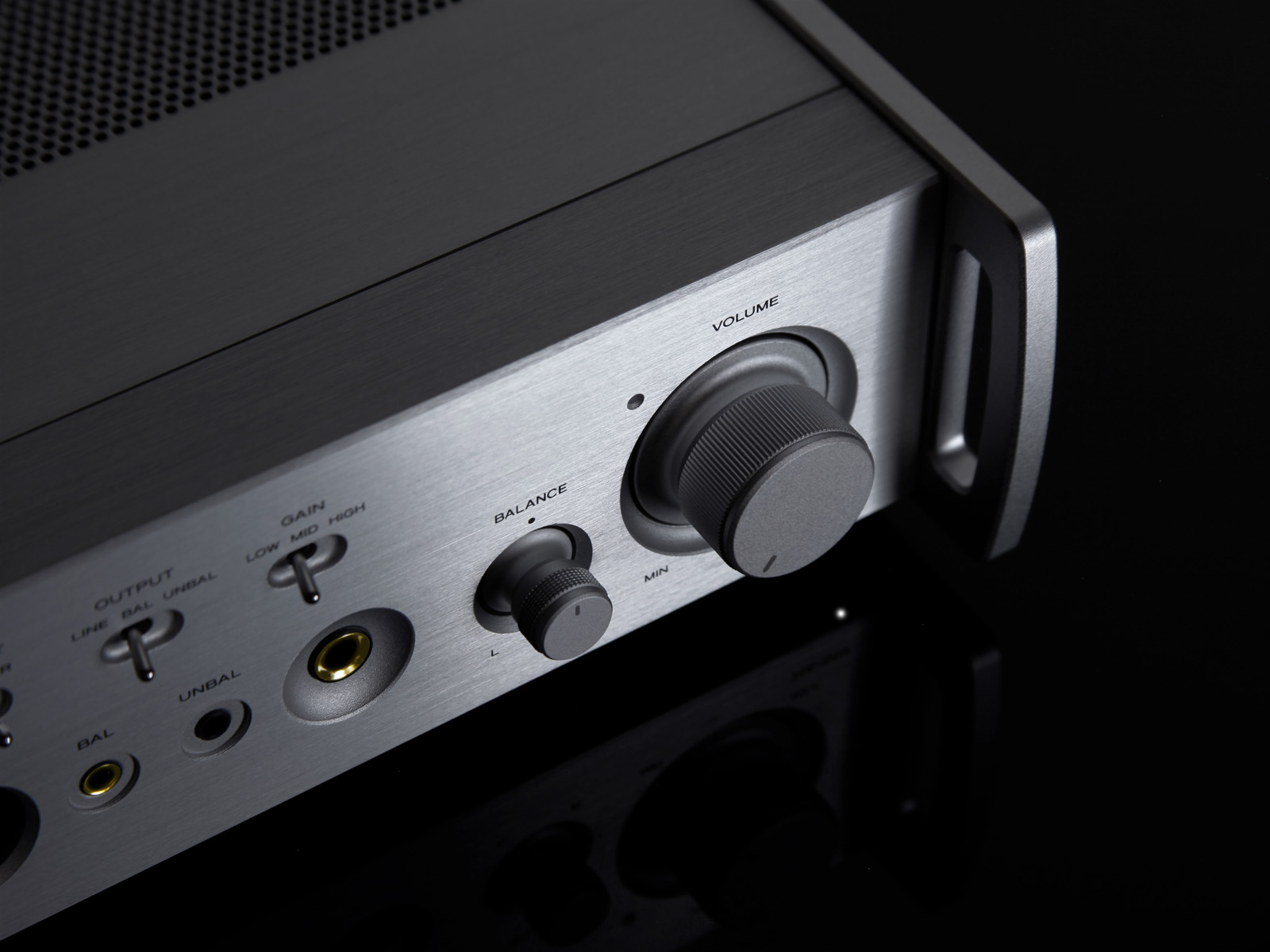

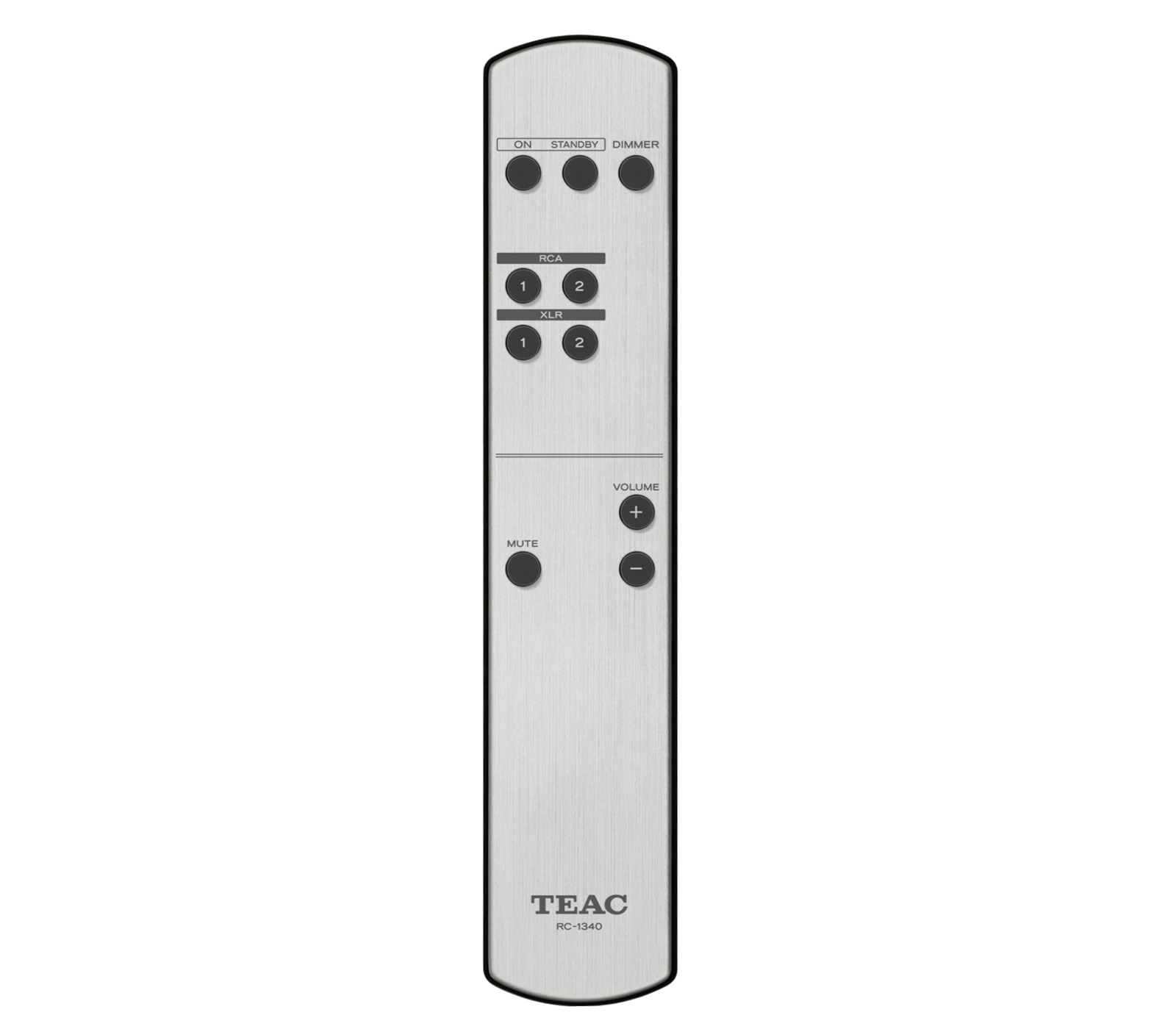

Все ручки регуляторов громкости изготовлены из высококачественного алюминия и тщательно продуманы для создания приятных на ощупь ощущений. Все стержни регуляторов оснащены специальным механизмом (заявлен патент), предотвращающим смещение относительно оси и обеспечивающим высокую точность и надежность на ощупь. Регулировка крутящего момента на регуляторе громкости также выполнена таким образом, чтобы ваши пальцы чувствовали ее максимально комфортно. Традиционный регулятор громкости с электроприводом и прилагаемым пультом дистанционного управления - еще одна деталь, символизирующая концепцию "чистого аналога" в HA-507.
