PD-507T

CD-5020A - это механизм транспорта дисков, разработанный и изготовленный компанией TEAC, известный своей прочностью и безотказностью и уже много лет используемый в вещательных проигрывателях компакт-дисков. Созданный на основе легендарного CD-5020A, механизм PD-507 был усовершенствован для обеспечения еще более высокого качества звучания.

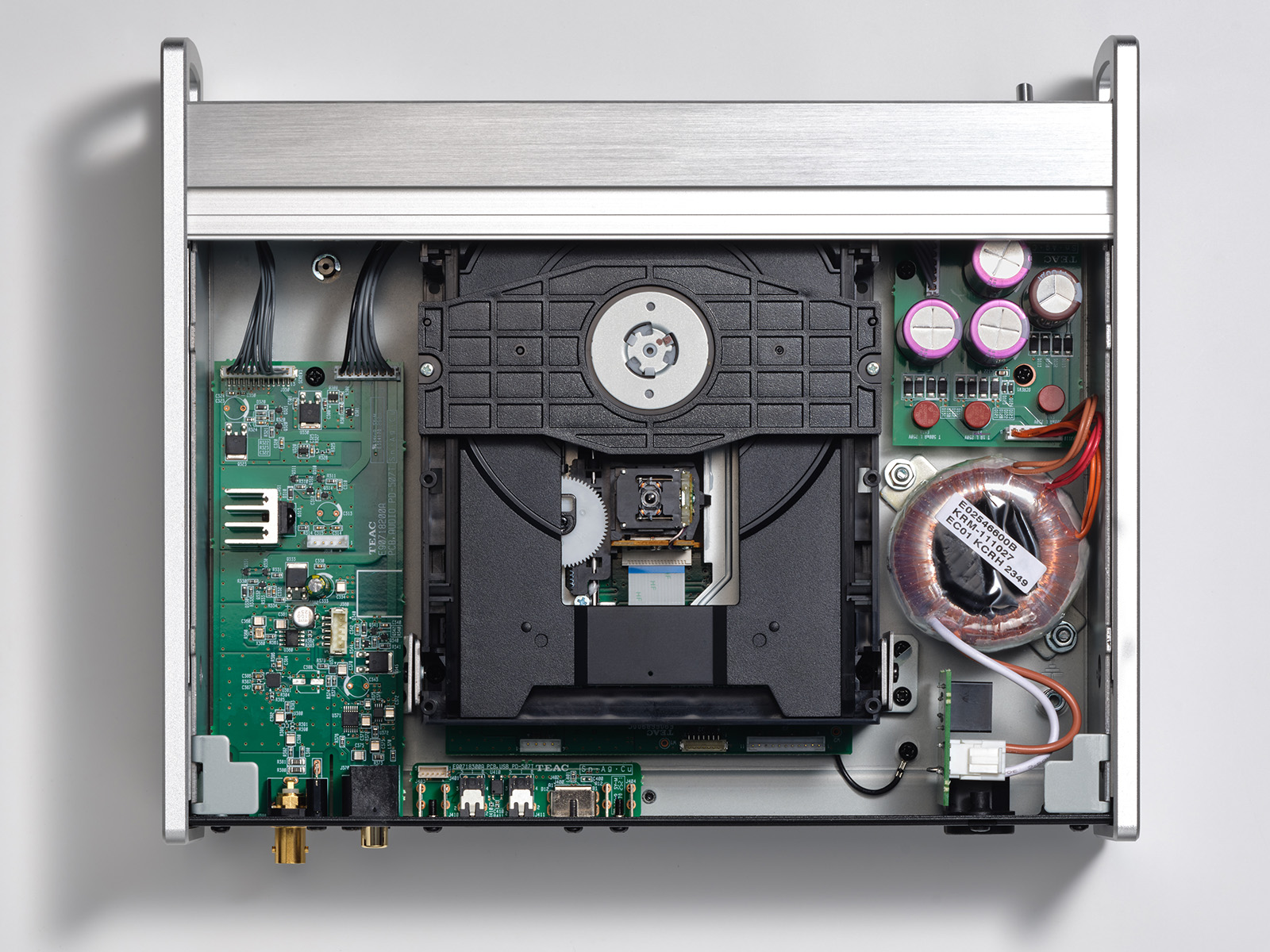

Весь механизм CD привода установлен на основном корпусе с помощью полуплавающей конструкции, которая не прикреплена к корпусу полностью. Система крепления была тщательно спроектирована таким образом, чтобы вибрации от шпинделя двигателя и исполнительного механизма не передавались на корпус и не оказывали негативного влияния на чтение CD. С другой стороны, некоторые компоненты привода жестко закреплены без использования демпферов, что устраняет искажения звука, вызванные мягким эластичным материалом. Благодаря конструкции, сочетающей в себе жесткость и гибкость, PD-507 обеспечивает более прямое и точное считывание компакт-дисков.

Схема управления приводом CD-механизма тщательно настроена специально для PD-507T - для обеспечения высококачественного воспроизведения. Естественный и четкий звук достигается за счет использования более медленного контура обратной связи для управления двигателем шпинделя. Привод шпинделя и измерительной линзы осуществляется по схеме BTL, которая не создает помех при переключении, что обеспечивает чистое считывание сигнала.

В PD-507T используется раздельная схема питания с тороидальным трансформатором, тройными вторичными обмотками и тройными выпрямительными цепями. Они независимо питают аудио подсистему, привод компакт-дисков и микрокомпьютер, а также схему отображения данных.
Такая конструкция сводит к минимуму уровень шума в аудио сигнале и обеспечивает максимальную четкость воспроизведения.
По сравнению с моделью предыдущего поколения улучшен источник питания аудио системы. Благодаря использованию отдельных источников питания для тактового сигнала и цифрового выхода, PD-507T достиг еще более высокого уровня качества звука.

По сравнению с моделью предыдущего поколения механическая конструкция была точно настроена для более эффективного контроля вибрации. В электрическом плане было дополнительно оптимизировано заземление всей схемы, а шумоизоляция схемы OLED-дисплея была улучшена для получения более чистого выходного сигнала.

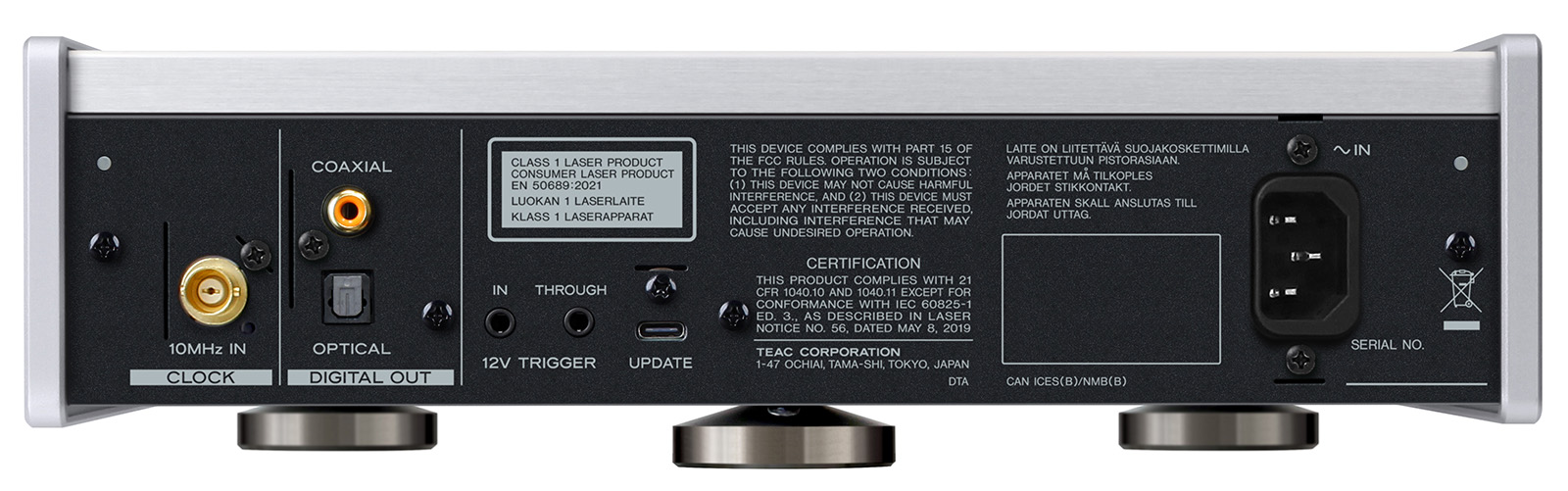

PD-507T позволяет выбирать коаксиальный или оптический цифровой выход. Отключение неиспользуемых цифровых выходных цепей снижает общую нагрузку, тем самым повышая чистоту выходного сигнала.

В цифровых линиях связи точность синхронизации входного устройства очень важна, поскольку она влияет на качество работы всей системы. В PD-507T используется высокоточный кварцевый генератор с низким уровнем фазовых шумов. Он позволяет PD-507T считывать сигнал с компакт-диска с исключительной точностью, воспроизводя оригинальный звук, записанный на компакт-диске, с подлинной достоверностью.

PD-507T может быть подключен к задающему тактовому генератору CG-10M-X для получения синхросигнала более высокой точности. Если у ЦАП есть внешний тактовый вход, вы можете синхронизировать передачу транспорта компакт-дисков и ЦАП, подключив два тактовых выхода CG-10M-X одновременно к передатчику и ЦАП, чтобы еще больше повысить качество звучания вашей системы.

Цельнометаллический корпус защищает систему от электромагнитных помех, сохраняя чистый и ясный звук PD-507T. Корпус имеет прочную конструкцию с боковыми панелями из сверхпрочного алюминия толщиной 8 мм, которые также имеют уникальную конструкцию крепления, которая не создает ненужных механических нагрузок на другие части корпуса, что обеспечивает его нейтральность.
Элегантный форм-фактор позволяет устанавливать устройство в самых компактных местах на письменном столе, в серванте или в стойке.

Фирменные опоры TEAC для виброизоляции без напряжений изготовлена из цельной стали с высокой точностью. Благодаря небольшому перемещению в месте соединения нижней пластины и ножки обеспечивается точный звуковой образ и насыщенный естественный звук. 3-точечная система крепления также обеспечивает стабильную установку, на которую не влияют даже малейшие деформации поверхности пола.

Для повышения открытости и естественности звучания алюминиевая верхняя панель PD-507T выполнена полуплавающей, устанавливается на место без винтов и закрепляется с помощью точных пазов в боковых панелях.

PD-507T оснащен триггерными входными/выходными разъемами. Он может использоваться для включения и выключения питания в сочетании с питанием других устройств, оснащенных выходными триггерными разъемами.
