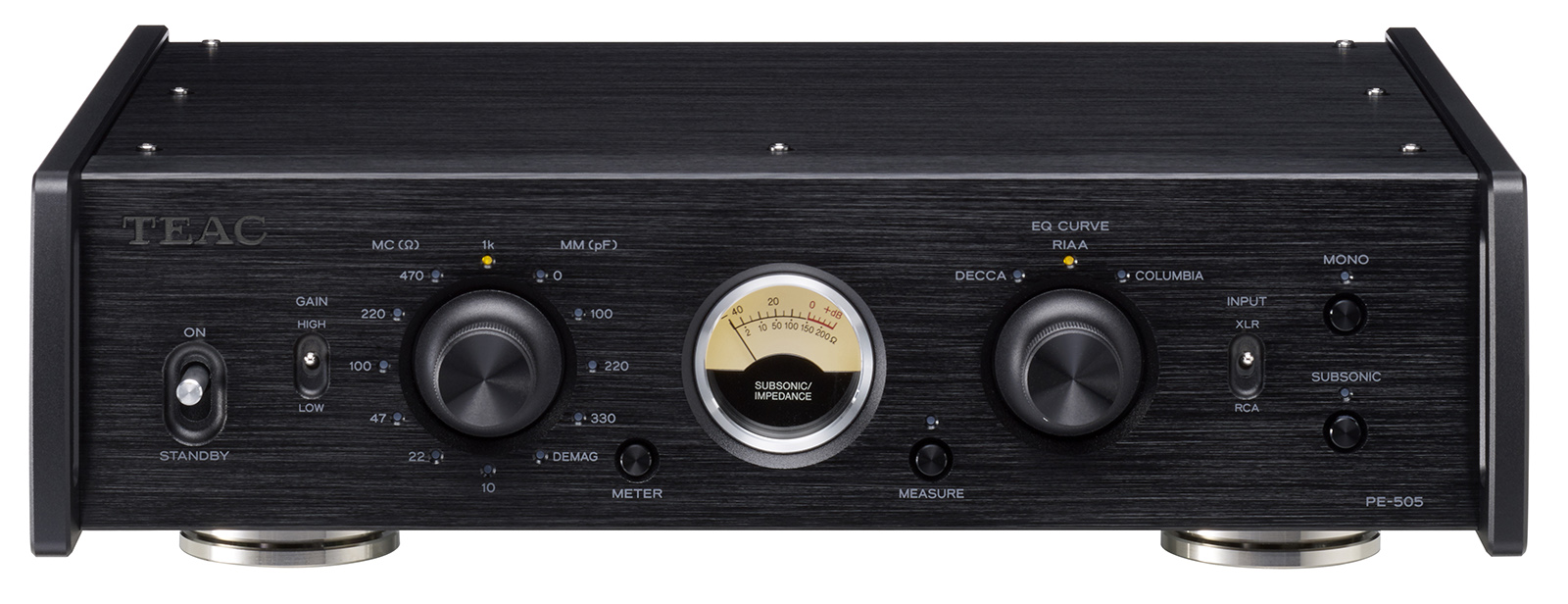

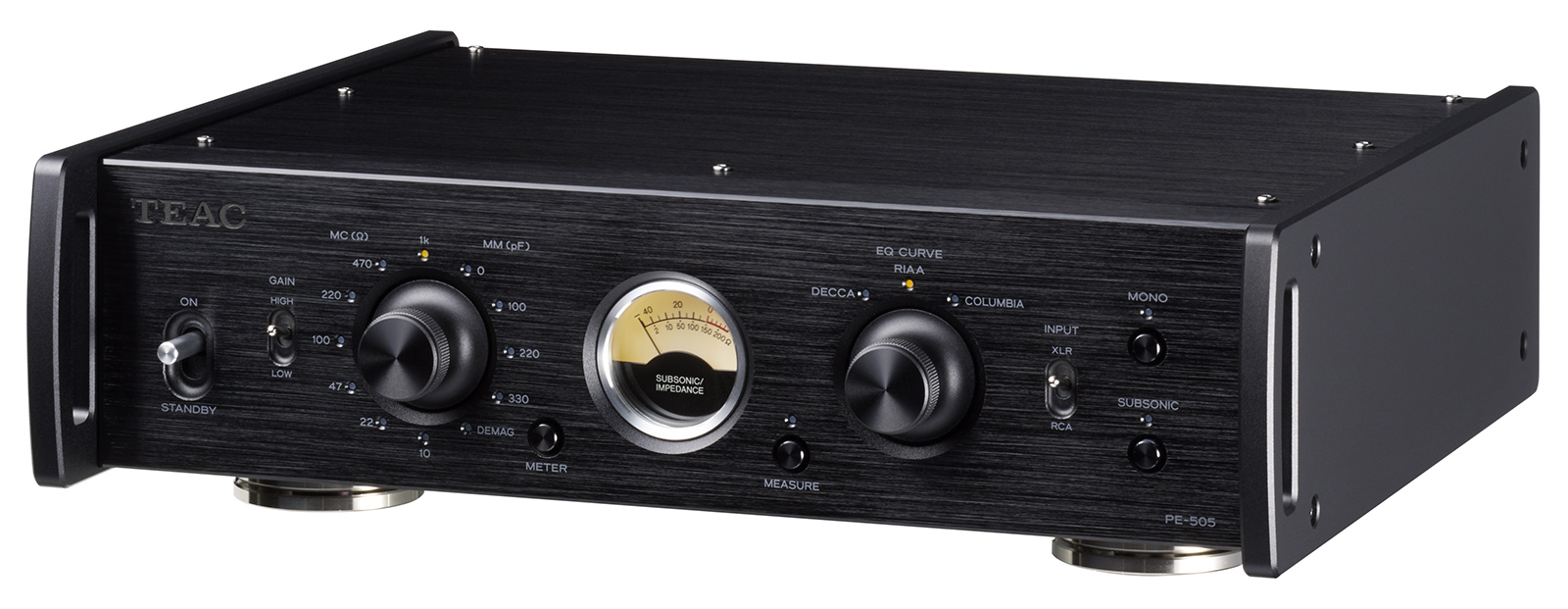

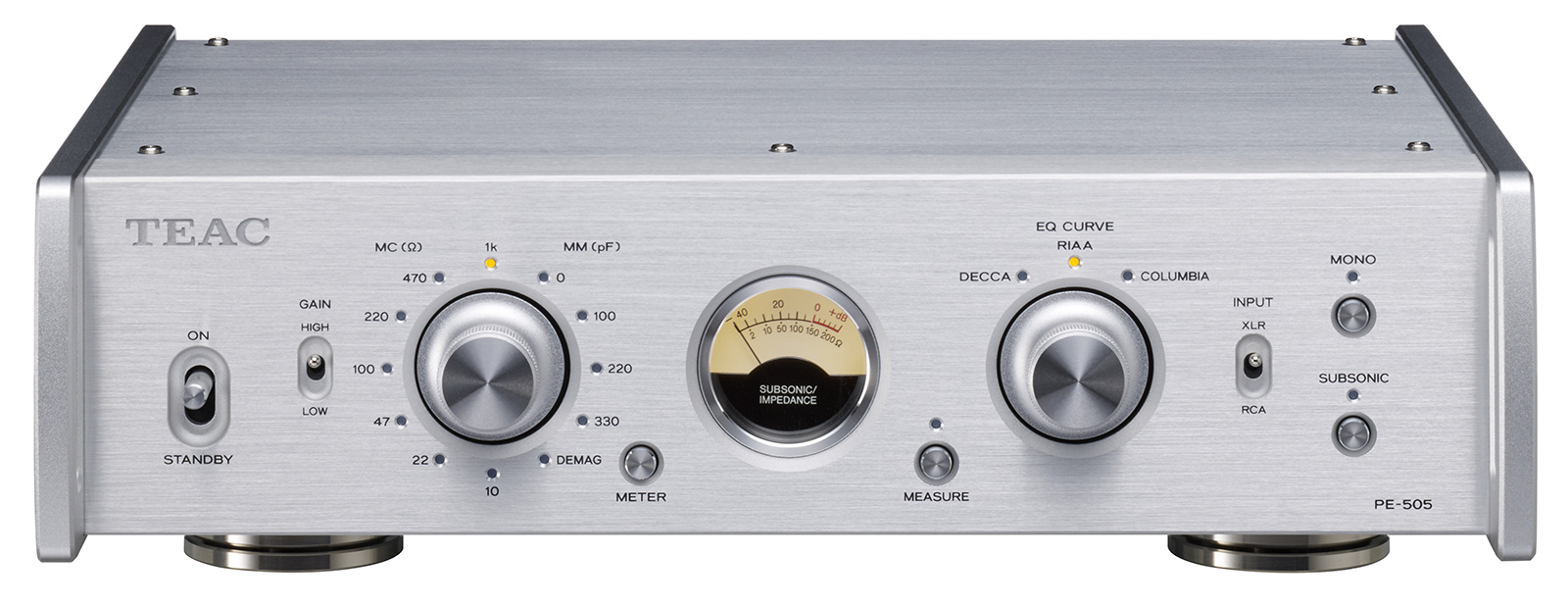

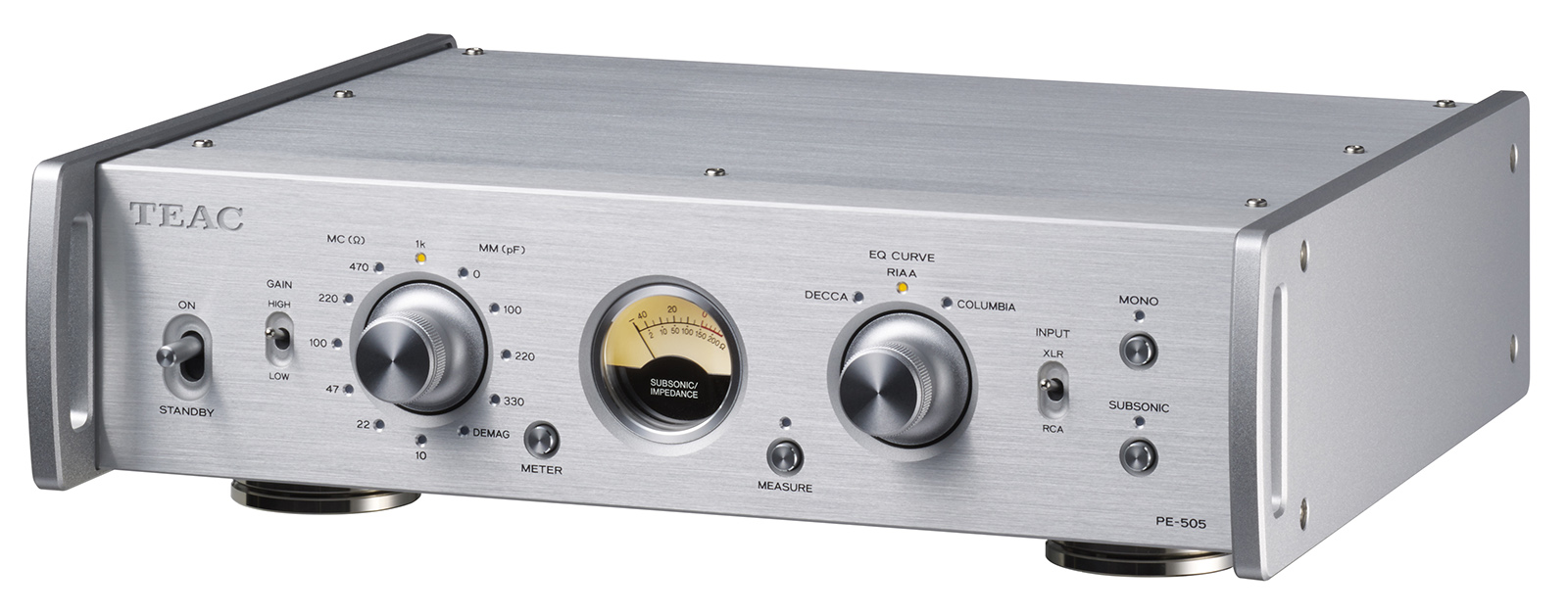

PE-505 – это предусилитель-фонокорректор с архитектурой типа «двойное моно» и полностью балансной схемотехникой входа/выхода, который поддерживает балансный вход от головок звукоснимателей типа MC.
В ходе разработки PE-505 инженеры TEAC опирались на весь опыт компании в области технологий записи и воспроизведения аудио, поставив перед собой цель – предельно точно воспроизвести оригинальный замысел исполнителя и звукорежиссера. PE-505 способен усилить даже самые слабые сигналы извлеченные картриджем, обработать их без какой-либо окраски, а затем выдать их слушателям максимально близко к исходному звучанию музыки, прежде чем оно было выгравировано на мастер-диске.
Прецизионная схема коррекции по кривой RIAA, а также по версиям DECCA и COLUMBIA, поддерживается в PE-505. В дополнение к этому имеется возможность выбора нагрузочных резисторов для MC картриджей и емкостных нагрузок для MM картриджей; что позволяет владельцам оптимизировать настройки под конкретный тип звукоснимателя и условия записи.
| Секция усилителя |
|
| Искажения THD (Total harmonic distortion) |
(Номин. выход, 1kHz, GAIN Low) |
| RCA вход (MM) |
0.002% |
| RCA вход (MC) |
0.02% |
| XLR вход (MC) |
0.02% |
| Остаточный шум, В |
(вход закорочен, GAIN low, IHF-A) |
| RCA вход (MM) |
10μV |
| RCA вход (MC) |
65μV |
| XLR вход (MC) |
85μV |
| Отношение сигнал/шум |
(вход закорочен, номин. вход, GAIN Low, IHF-A) |
| RCA вход (MM) |
106dB |
| XLR вход (MC) |
86dB |
| Отклонение RIAA (20Hz - 20kHz) |
±0.05dB |
| Разделение каналов |
−90dB или выше (MM, 10kHz, GAIN Low) |
| Усиление |
|
| GAIN LOW |
|
| RCA вход (MM) |
34dB |
| RCA вход (MC) |
54dB |
| XLR вход (MC) |
54dB |
| GAIN HIGH |
|
| RCA вход (MM) |
46dB |
| RCA вход (MC) |
66dB |
| XLR вход (MC) |
66dB |
| Инфразвуковой фильтр |
17Hz, –24dB/октаву |

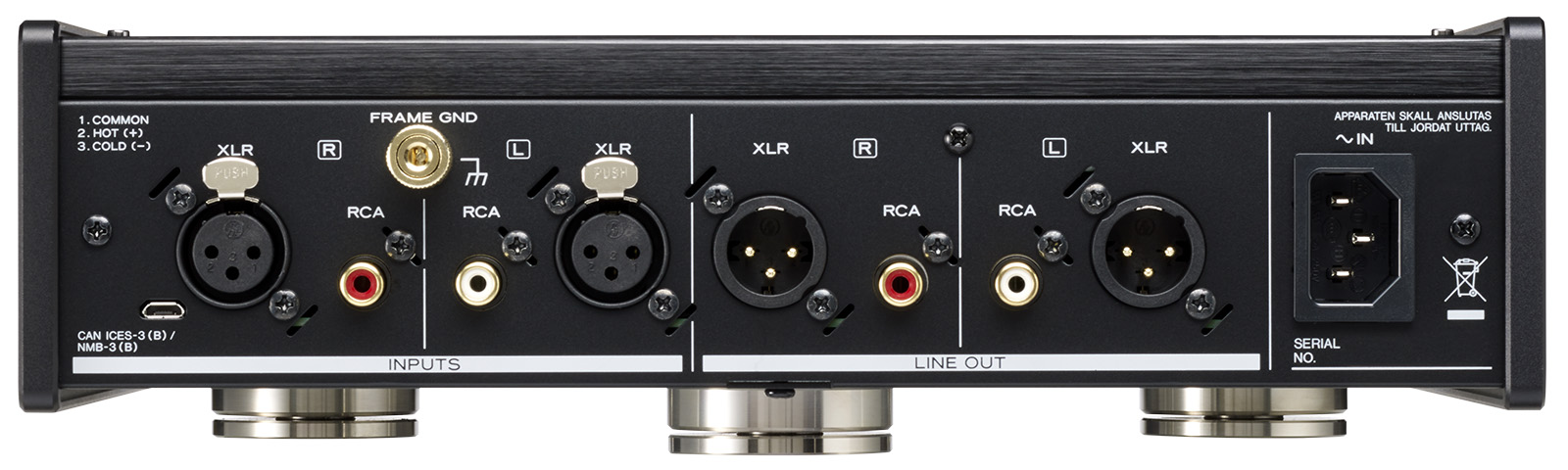

| Небалансный вход |
RCA (MC/MM совместимый) × 1 пара |
| Макс. входной уровень |
150mV (MM, THD 0.1%, GAIN Low) 16mV (MC, THD 0.1%, GAIN Low) |
| Входной импеданс * |
|
| МM |
47kΩ, импеданс нагрузки: 0, 100, 220, 330pF |
| MC |
10, 22, 47, 100, 220, 470, 1kΩ |
| Балансный вход |
XLR (только MC) × 1 пара |
| Макс. входной уровень |
16mV (MC, THD 0.1%, GAIN Low) |
| Входной импеданс |
|
| МC |
10, 22, 47, 100, 220, 470, 1kΩ * переключается в меню Settings |
| Аналоговая выходная секция |
|
| Небалансный выход |
RCA × 1 пара |
| Номин. выходной уровень |
2Vrms |
| Выходной импеданс |
63Ω |
| Балансный выход |
XLR × 1 пара |
| Номин. выходной уровень |
4Vrms |
| Выходной импеданс |
126Ω |
| Питание |
|
| US/Canada/Taiwan |
AC 120V, 50/60Hz |
| Europe/Asia |
AC 230V, 50/60Hz |
| Размеры (W × H × D) |
290 × 84.5 × 252.5 mm / 11.4" × 3.3" × 9.9" |
| Прилагаемые аксессуары |
Сетевой шнур × 1, Подкладки для опор × 3, инструкция владельца × 1 |
* Конструкция и технические характеристики могут быть изменены без предварительного уведомления.
* Отвечает требованиям RoHS
