TEAC CG-10M-A

Поскольку температура оказывает огромное влияние на точность работы кварцевого осциллятора, минимизация перепадов температуры и поддержание ее на идеальном уровне чрезвычайно важны для получения прецизионного тактового сигнала. В CG-10M-A используется инновационный кварцевый осциллятор TEAC Reference OCXO, который позволяет снизить отклонения частоты колебаний, вызванные перепадами температуры.

Благодаря референсному термостабилизированному кварцевому осциллятору TEAC Reference OCXO, CG-10M-A выдает ультраточный тактовый сигнал с частотой 10 МГц и с погрешностью в пределах ±3 ppb по температурным характеристикам и  ±0.1 ppm (импульсов на млн.) – по частотным характеристикам – на устройства типа USB ЦАП и цифровые плееры. Уникальный серийный номер, выгравированный лазером, и логотип TEAC Reference OCXO на каждом корпусе генератора являются доказательством тщательного контроля качества, проводимого в процессе производства.
ppm=10-6, ppb=10-９
Точность частоты в зависимости от температуры: Величина флуктуаций частоты, вызванная изменением температуры.
Точность частоты следования импульсов: Реальная погрешность частоты.

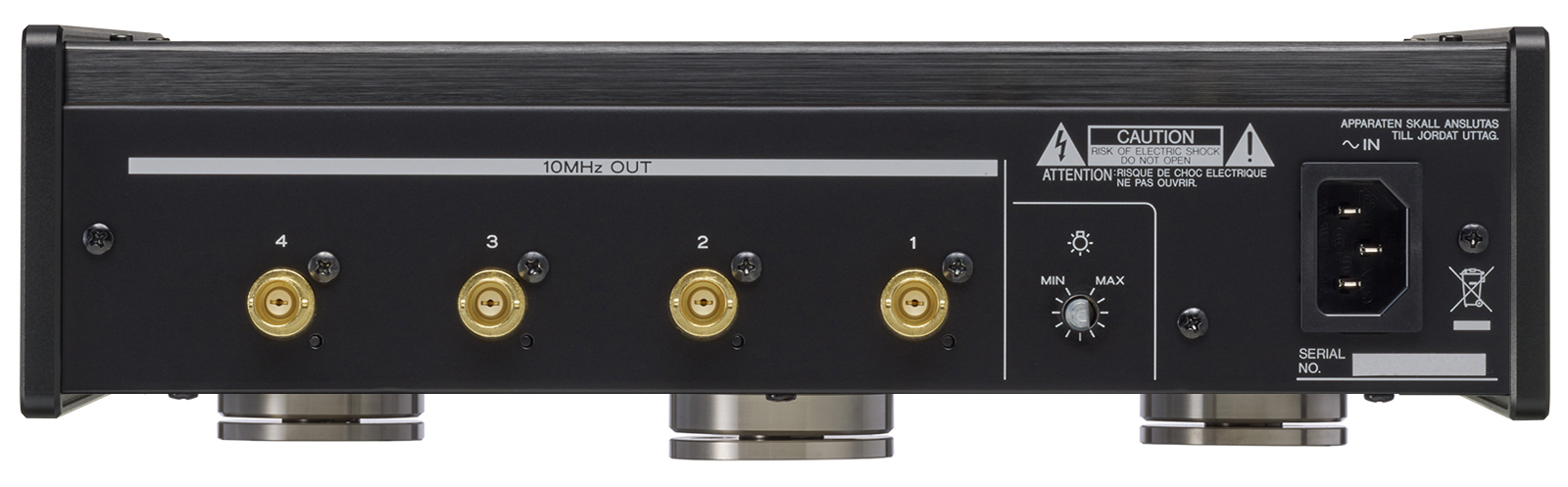

Четыре позолоченных выходных разъема BNC (50 Ом) предназначены для выдачи тактовых сигналов на несколько устройств. До четырех устройств, имеющих вход для внешнего синхросигнала с частотой 10МГц, можно подсоединить одновременно, в том числе USB ЦАП, сетевые плееры и SA-CD плееры.

Каждая схема в CG-10M-A – от блока питания до буферного усилителя в выходном каскаде - полностью изолирована для предотвращения перекрестных помех при подключении нескольких устройств к разъемам BNC.
Благодаря включению буферного усилителя в каждую схему не происходит ухудшения формы сигнала, когда генерируемый тактовый сигнал совместно используется несколькими устройствами.

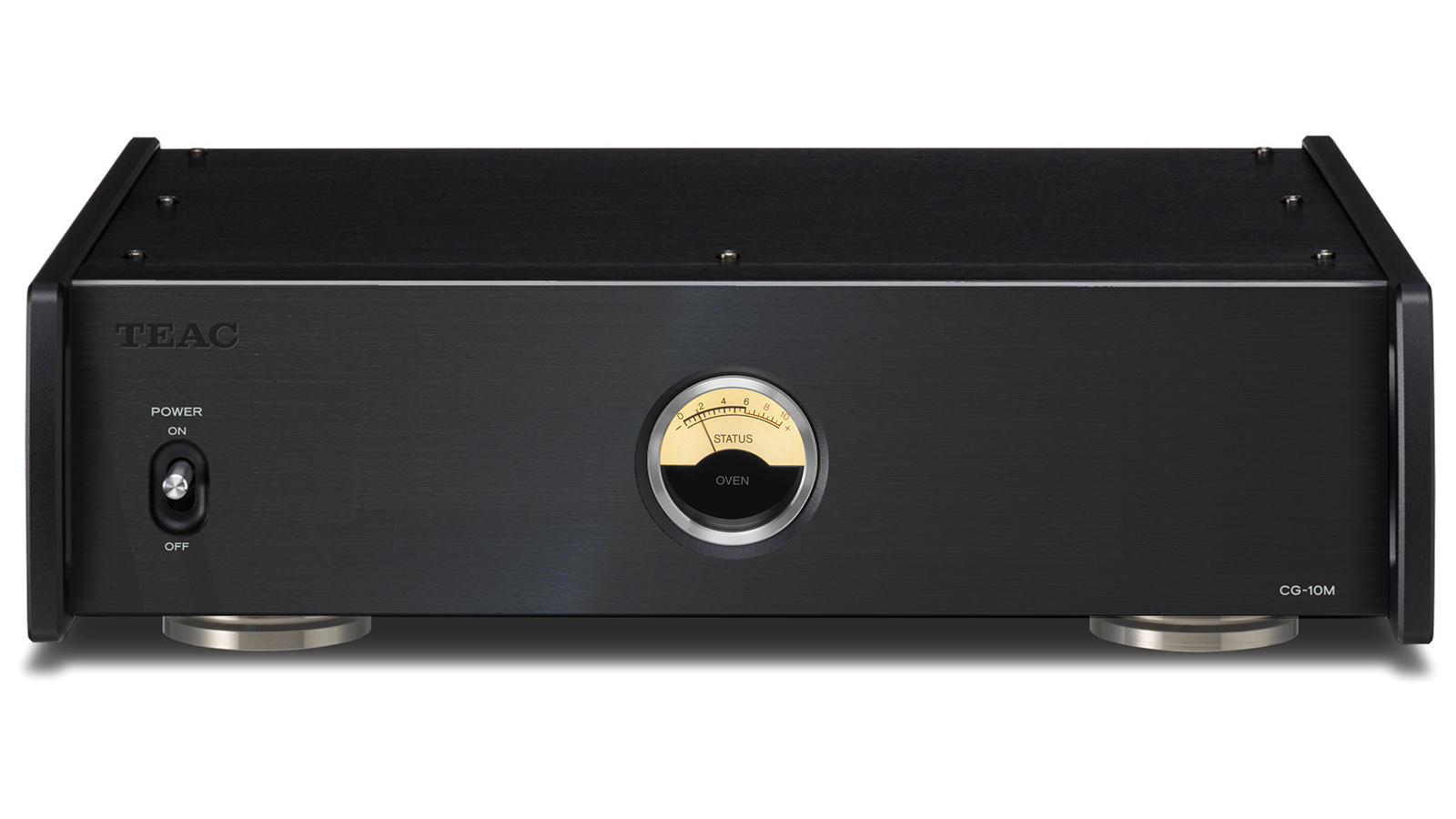

Расположенный в середине передней панели стрелочный индикатор состояния термокамеры, который в последние годы стал знаком бренда TEAC, демонстрирует стабильность работы кварцевого генератора во время использования. Когда температура термокамеры, в которой установлен кварцевый осциллятор, достигает идеальной для точной генерации тактовых импульсов, энергопотребление устройства снижается, а индикатор показывает нулевое значение, сигнализируя пользователю о том, что цифровая обработка на подключенном устройстве теперь контролируется чрезвычайно точным тактовым сигналом с частотой 10 МГц.
Индикатор оснащен подсветкой и регулятором ее яркости (включая возможность полного отключения подсветки).
* Обычно генератор начинает работать стабильно приблизительно через 2 минуты после включения питания. Однако для достижения его идеального состояния требуется не менее 10 минут.

Тороидальный силовой трансформатор с большим запасом мощности поставляет стабильный постоянный ток, что вносит большой вклад в эффективность работы тактового генератора и точность его выходного сигнала.

В CG-10M-A используются патентованные TEAC "точечные" (Pin-Point) опоры. Они состоят из двух отдельных металлических секций в едином корпусе. Одна имеет шип в верхней части и прикреплена к нижней части шасси, другая представляет собой основание в форме чашки, которая свисает с верхней секции, с фланцевым выступом для упрощения установки. Такое 3-точечное расположение – две опоры спереди и одна сзади – служит для превосходной стабильности, даже на неровной поверхности. В результате трехпозиционные точечные опоры улучшают точность кварцевого осциллятора, минимизируя вибрации и резонансы. Это, в свою очередь уменьшает «муть» в звучании на средних и низких частотах, улучшая звуковую сцену и разрешение тонких деталей.
* Патенты Японии 4075477 и 3778108

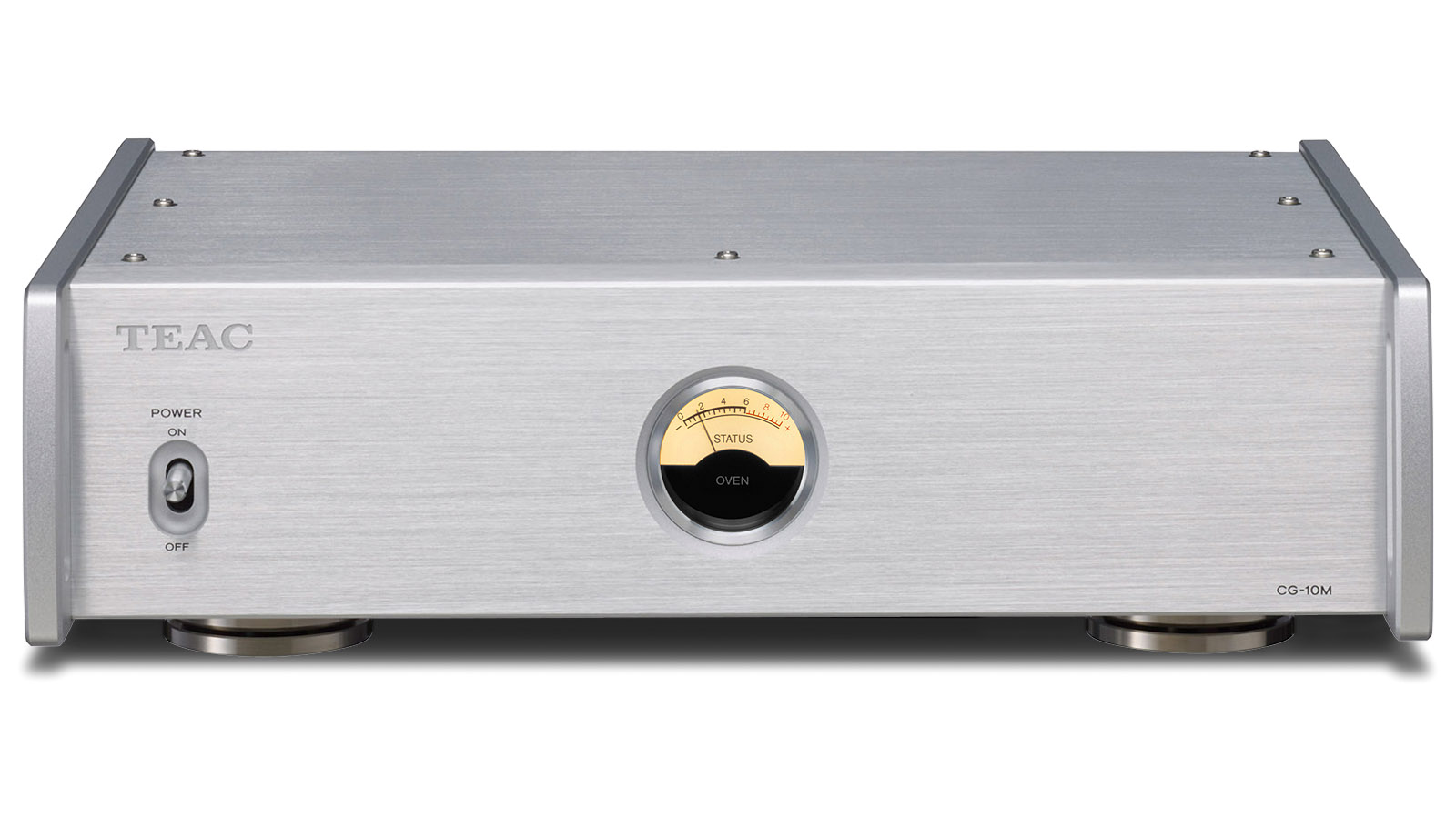

Разработанный в соответствии со стилем успешной серии Reference 500, CG-10M-A оснащен алюминиевыми панелями и прочным металлическим шасси (которое также изолирует его от электромагнитных помех), с компактным размером - как у листа формата А4, который поместится в любом месте.
