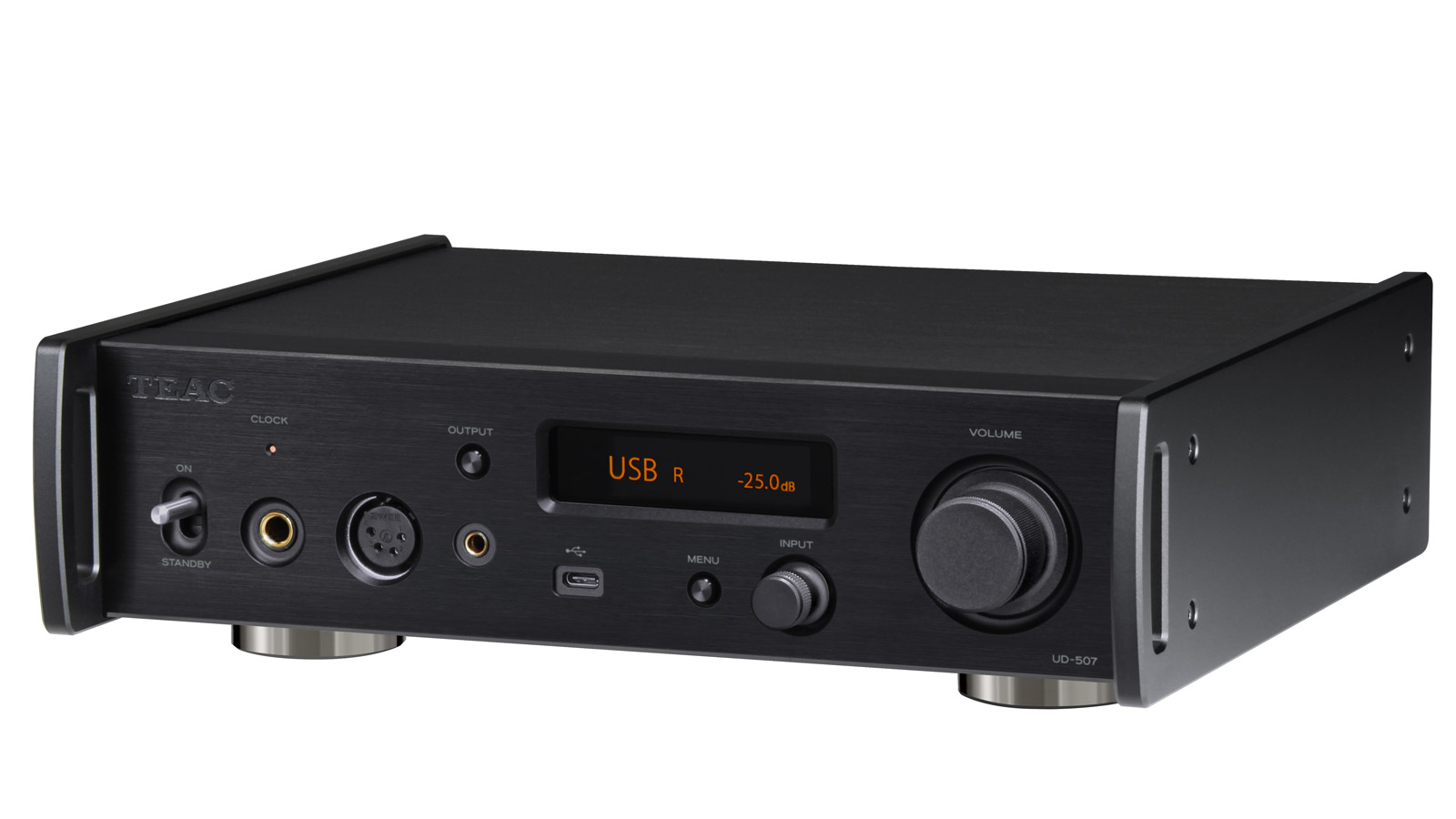

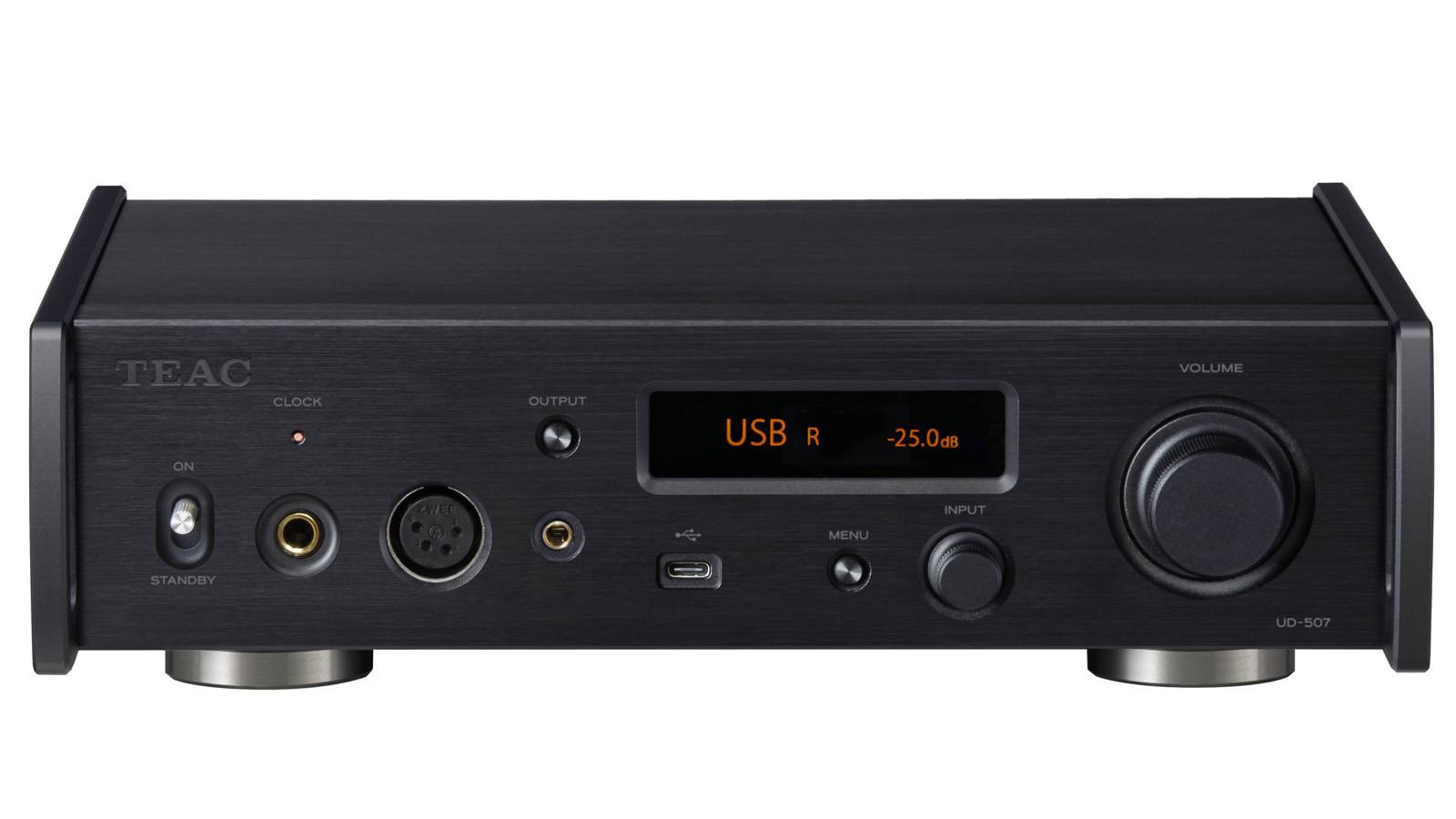

UD-507

Все цифровые сигналы, поступающие на UD-507, обрабатываются с разрешением 64 бит/512 кадров в секунду дельта-сигма модулятором в FPGA (ПЛИС), который использует запатентованный алгоритм, и затем преобразуются в аналоговые сигналы с помощью 16 элементов на канал (один элемент - пара логических схем и фильтр нижних частот, с высокой точностью). Сигнал DSD обрабатывается непосредственно, в то время как сигнал PCM преобразуется в 1-битный с помощью дельта-сигма модулятора перед выводом в виде высококачественного аналогового сигнала. Возможно воспроизведение в формате DSD с частотой до 22,5 МГц и PCM с частотой 384 кГц/32 бит. В соответствии с вашими предпочтениями можно выбрать один из двух методов работы: многоуровневый (многоразрядный) дельта-сигма или 1-разрядный дельта-сигма.

Для воспроизведения аудио по USB UD-507 поддерживает метод асинхронной передачи данных, который управляет передачей данных PCM и DSD путем синхронизации с тактовым сигналом, генерируемым внутренним высокоточным кварцевым генератором UD-507, вместо синхронизации с нестабильным и зашумленным тактовым сигналом ПК. Внутренний генератор оснащен двумя типами специальных тактовых импульсов, 44,1 кГц и 48 кГц, каждый из которых использует свой высокоточный кварцевый генератор с низким уровнем фазовых шумов для обработки входных сигналов с частотой, кратной целому числу, что значительно снижает влияние джиттера на качество звука и позволяет точно воспроизводить исходное звучание. UD-507 также поддерживает внешний тактовый вход с частотой 10 МГц, который может быть синхронизирован с внешним задающим тактовым сигналом. Синхронизация с высокоточным внешним тактовым сигналом обеспечивает еще более высокое качество воспроизведения музыки.

Блок цифроаналогового преобразователя не зависит от левого и правого каналов, а в каскаде аналогового выхода используется роскошная схема двойного моно. Такая конфигурация с двумя моно контурами для каждого канала предотвращает помехи между L/R сигналами и воспроизводит музыку на просторной и трехмерной звуковой сцене.

Полностью балансная передача аналоговых выходных сигналов L/R от каскада цифроаналогового преобразования к конечному выходному каскаду значительно улучшает соотношение сигнал/шум и расширяет динамический диапазон, обеспечивая чистое воспроизведение пространственной информации, содержащейся в источниках звука высокого разрешения.

UD-507 оснащен одним тороидальным трансформатором для аналоговой (включая аналоговую часть ЦАП) и для цифровой платы обработки данных. Разделение аналоговой и цифровой секций питания позволяет избежать взаимных помех и повысить чистоту аналогового сигнала. Кроме того, в схеме аналогового питания используется схема без обратной связи, обеспечивающая более широкие возможности воспроизведения музыки.

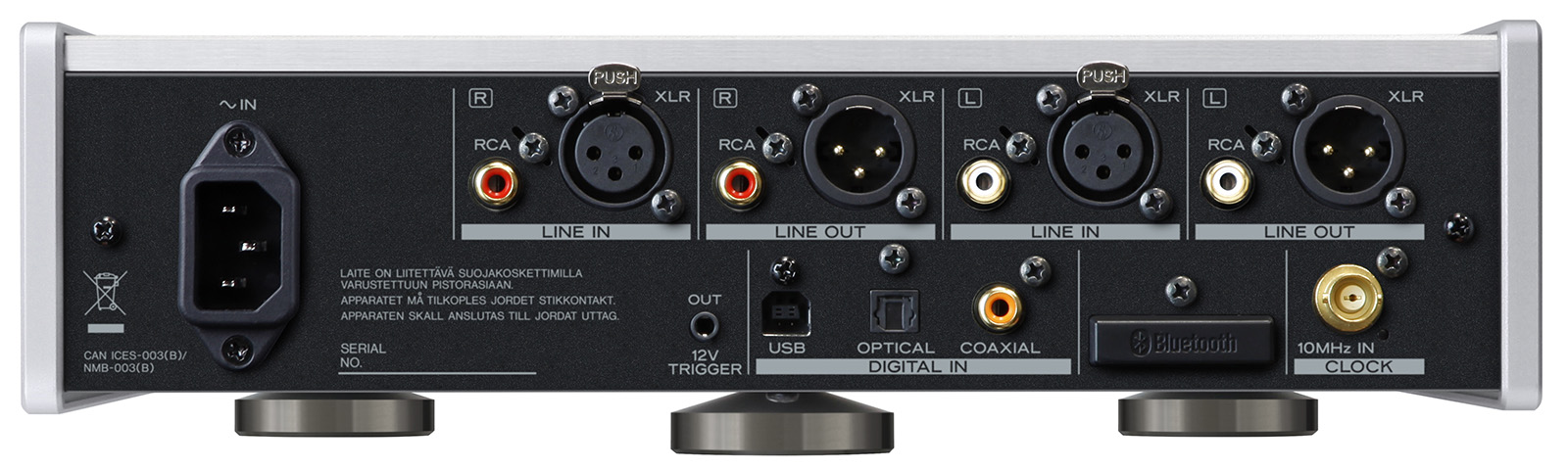

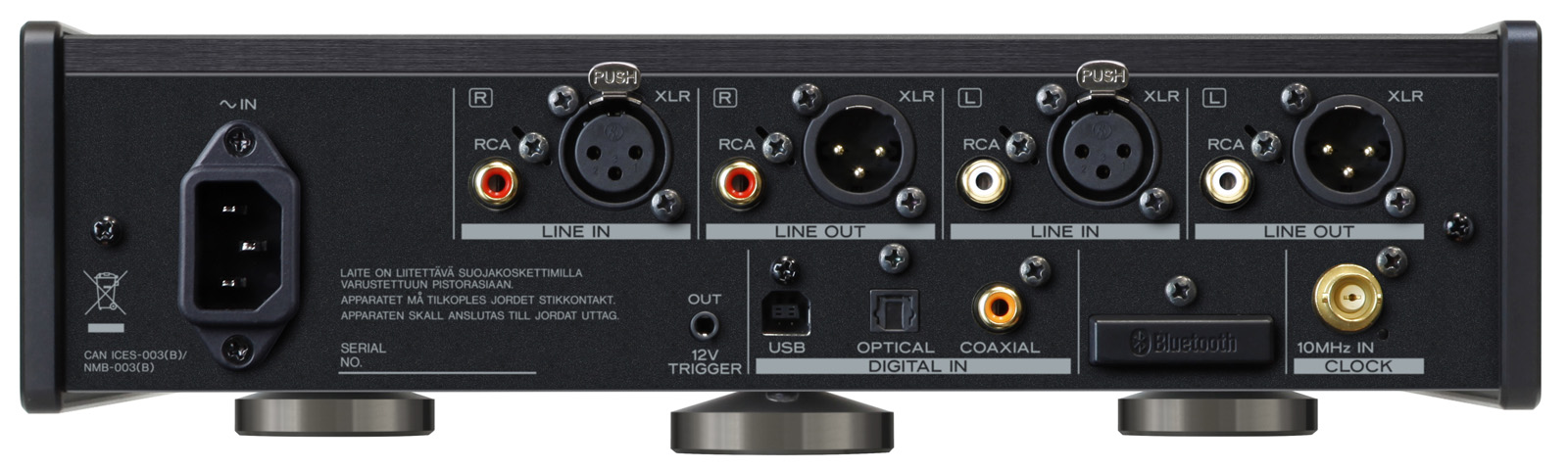

UD-507 оснащен двумя цифровыми входами, один для коаксиального и другой для оптического цифрового сигнала, а также аналоговыми входами RCA и XLR, что позволяет использовать его не только как USB-ЦАП, но и как высококачественный аналоговый предусилитель.
Система TEAC-QVCS (Quad Volume Control System), в которой используется регулятор усиления с четырьмя независимыми цепями для левого, правого, положительного и отрицательного сигнала (L+, L–, R+, R–), расположена на пути прохождения аудио сигнала, чтобы минимизировать его путь прохождения и предотвратить ухудшение качества на его пути. TEAC-QVCS также обеспечивает точную регулировку громкости с шагом 0,5 дБ, позволяя вам установить уровень громкости, который наилучшим образом подходит для вашей аудио системы и наушников.

UD-507 оснащен выходными буферными схемами TEAC-HCLD2, которые являются усовершенствованными версиями наших схем TEAC-HCLD (TEAC High Current Line Driver). Они увеличивают возможности передачи тока, что важно в схемах аналогового вывода. Каждый канал имеет положительную и отрицательную двухконтурную структуру с фирменными буферными усилителями с высокой передачей тока, используемыми в качестве линейных драйверов. Драйвер является дифференциальным - для балансного выходного сигнала и параллельным для несимметричного выхода. Повышая способность управления током, можно передавать всю динамику аудио сигналов без потерь.

UD-507 оснащен специальным усилителем для наушников, который использует четыре буферных контура, по одному положительному и одному отрицательному контуру в каждом канале, что позволяет подключать балансные наушники. Усилитель может использовать весь потенциал различных типов наушников, в том числе с высоким импедансом - 600 Ом. В методе активного заземления используется принцип балансной схемы для электрического регулирования напряжения на «земле» до 0 В с помощью усилительной схемы. Поскольку потенциал заземления всегда фиксирован на уровне 0 В, этот метод не только более идеален, чем обычный метод заземления, но и позволяет подавлять шум от источника питания, а низкий уровень шума делает систему тише, позволяя слушателю почувствовать дыхание артиста и близость звуковых текстур.

MQA (Master Quality Authenticated) - это высококачественный аудио кодек, который обеспечивает воспроизведение на том же уровне качества, что и студийные мастер-ленты. UD-507 оснащен декодером MQA, который контролирует сигналы, преобразованные в D/A, с точностью до 5 мс для получения аналоговых сигналов, которые соответствуют оригинальным записям. Воспроизведение звука, который кажется человеческому уху очень похожим на оригинал, может быть достигнуто за счет значительного уменьшения “размытия звука”, которое легко возникает при внезапном их появлении и в других случаях, когда перепады звукового давления очень велики.
Поскольку в комплект поставки входит полноценный декодер, помимо воспроизведения файлов и данных по сети, можно также декодировать данные MQA с цифровых входов. Воспроизведение компакт-дисков MQA возможно при подключении цифрового выхода проигрывателя компакт-дисков к UD-507.

Функция повышения частоты дискретизации использует технологию RDOT-NEO (Refined Digital Output Technology - усовершенствованная технология цифрового вывода NEO) для плавного усиления цифровых аудио сигналов PCM и повышения частоты дискретизации в 2, 4 или 8 раз (максимум 384 кГц). RDOT, в котором применяется аналогичный метод интерполяции с использованием размытой логики (fluency logic), - это технология, разработанная для обеспечения воспроизведения частот выше 20 кГц, которые теряются в цифровых сигналах с граничной частотой 44,1 кГц/48 кГц. На основе считанной информации генерируются данные между отсчетами сигнала, что позволяет получать данные с частотой выше 20 кГц.

UD-507 поддерживает кодеки LDAC™ и LHDC, которые способны передавать аудио данные в высоком разрешении (96 кГц/24 бит), а также Qualcomm® aptX™ HD, который поддерживает передачу на частоте 48 кГц/24 бит. UD-507 также поддерживает универсальные кодеки, такие как AAC, Qualcomm® aptX™ и SBC, что позволяет наслаждаться высококачественным беспроводным воспроизведением со смартфонов и DAP (цифровых аудиоплееров). Он также поддерживает многоточечное подключение, позволяя одновременно подключать два устройства по беспроводной сети и легко переключаться между ними для прослушивания.

При передаче больших объемов цифровых данных по USB-кабелю от источников высокого разрешения возникают большие несоответствия в нагрузках на обработку как передающего компьютера, так и принимающего USB-ЦАП, а также могут возникать сбои в воспроизведении звука и другие проблемы. Однако при использовании технологии массовой передачи данных Bulk Pet по USB одинаковый объем данных передается с постоянной скоростью, что снижает нагрузку на обработку данных с обеих сторон и обеспечивает стабильную передачу. Поскольку изменения в условиях загрузки компьютера также могут повлиять на качество звука, вы можете выбрать один из четырех предустановленных режимов передачи, чтобы выбрать предпочтительное качество звука.

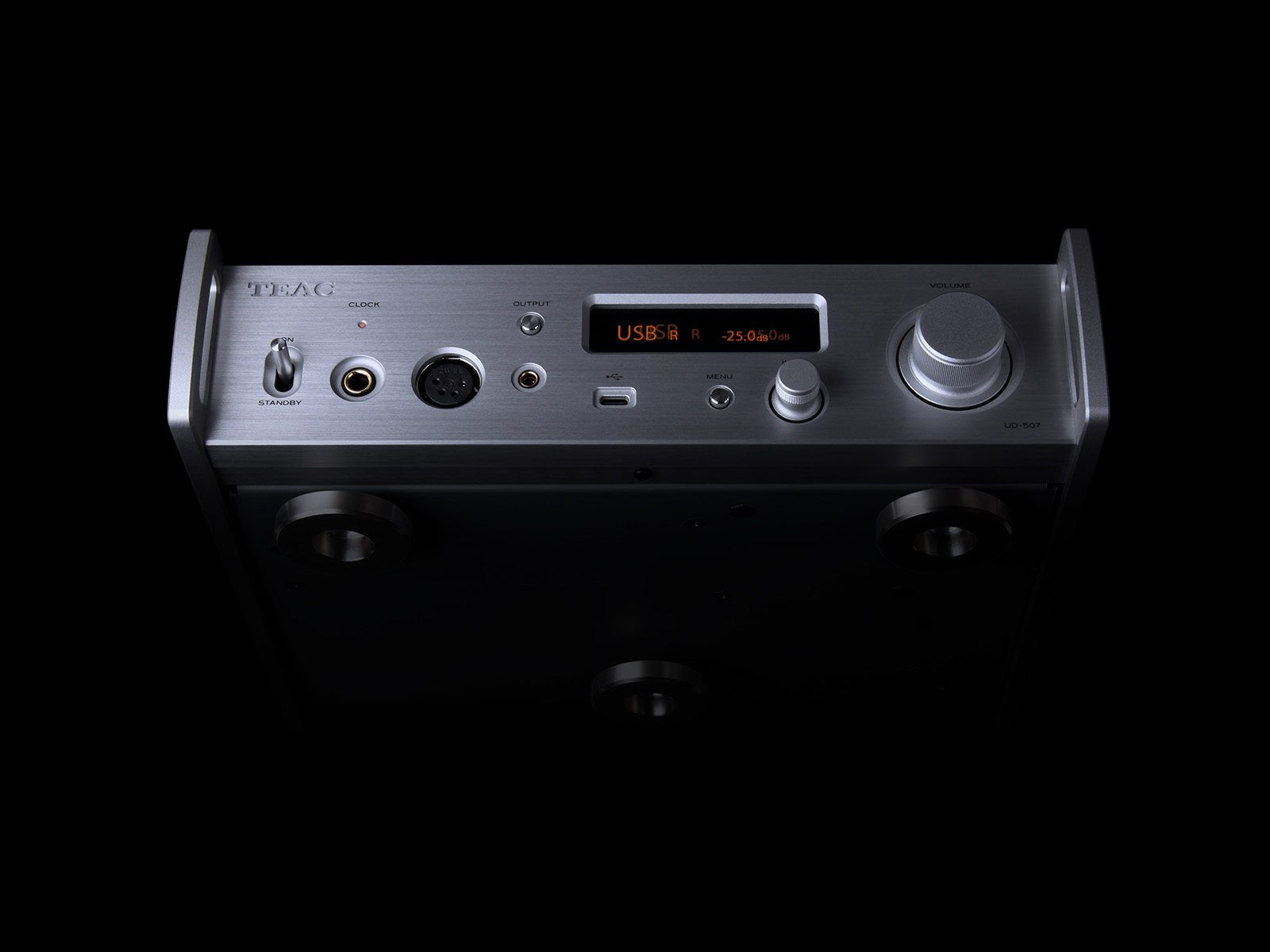

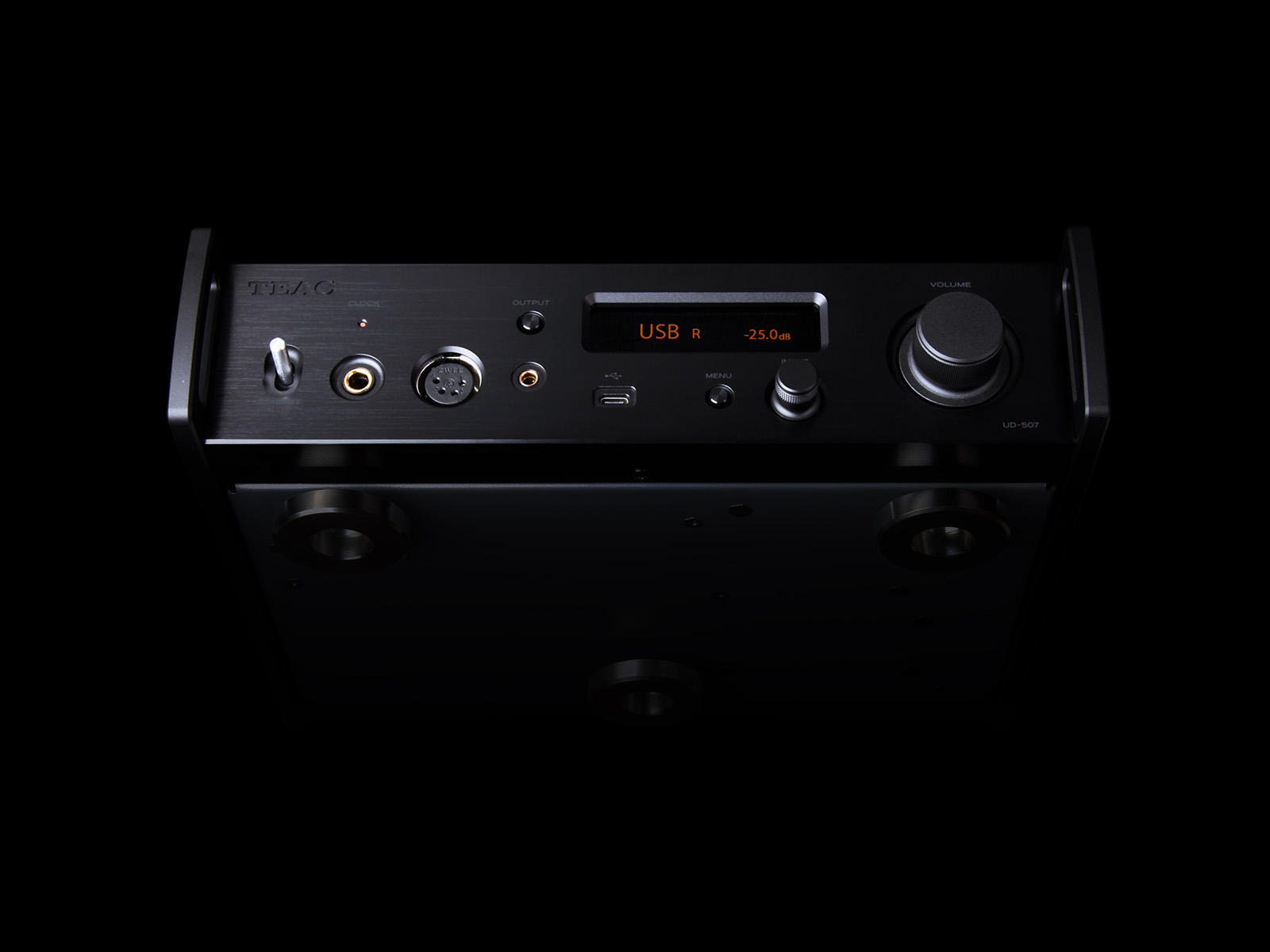

Трансформатор, который подвержен вибрациям, подвешен к опорной плите в плавающей конструкции. Она спроектирована таким образом, чтобы свести к минимуму количество винтов, используемых для крепления платы, чтобы предотвратить передачу на нее вибраций. Для тщательного контроля возмущений, влияющих на качество звука, был применен новый механизм TEAC Stressless Feet v2 с зазором между нижней пластиной и опорой. Для дальнейшего улучшения контроля вибрации была применена также новая верхняя пластина толщиной 2,8 мм.

Это бесплатное специализированное ПО можно использовать для воспроизведения DSD с частотой 22,5 МГц и PCM с частотой 384 кГц/32 бит, что представляет собой следующее поколение аудио источников с высоким разрешением, для компьютеров Windows и Macintosh. Просто запустив ПО и выбрав UD-701N, подключенный с помощью USB-кабеля, можно обеспечить надежную передачу цифровых аудио данных в оптимальных условиях.
Поскольку это ПО предназначено для использования с данной моделью, вам не нужно беспокоиться о проблемах, которые часто возникают с настройками звука через USB, включая “звук не выводится, даже если USB-ЦАП распознан” и “звук преобразуется с понижением при выводе”.
