USB ЦАП /Усилитель для наушников

UD-505-X

Концентрированная философия конструирования аудио компонентов высокого класса и ноу-хау в области аудио, накопленные за более чем 6 десятилетий в этой сфере, и все это - в небольшом корпусе размером всего с лист формата А4.

Цветовая линейка

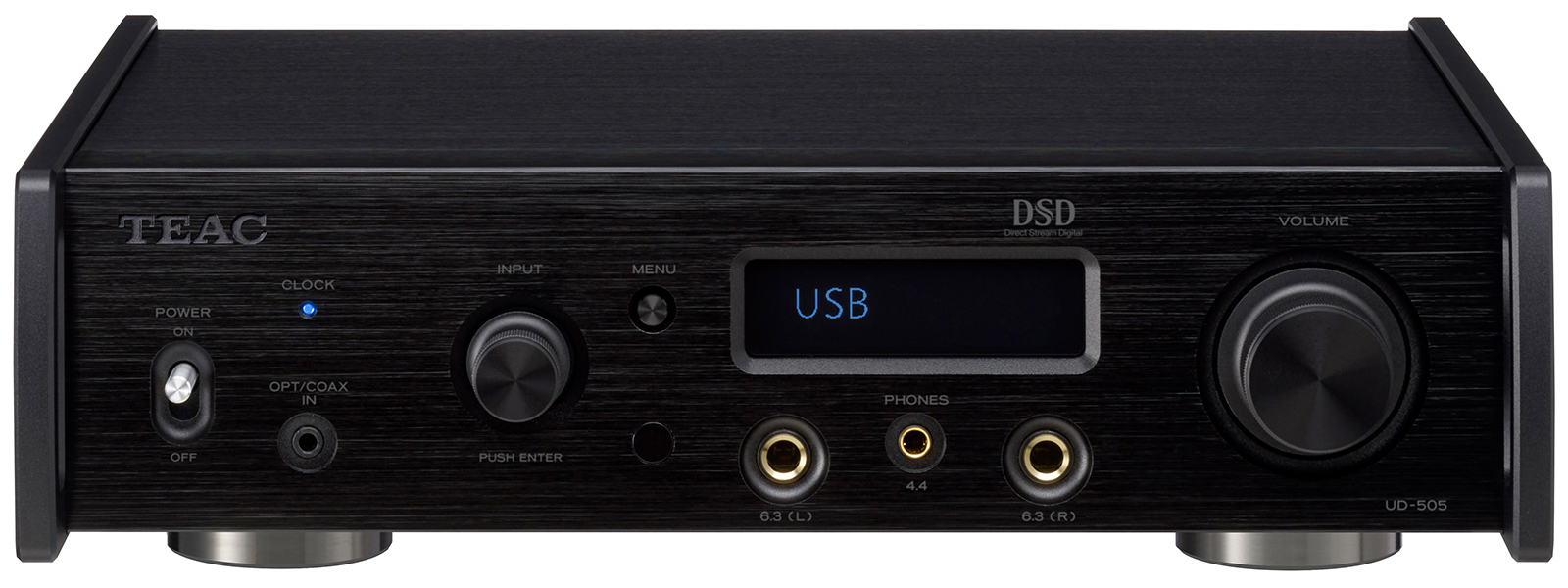

UD-505-X (BLACK)
UD-505-X (SILVER)

Купить

Описание Функции Технические характеристики

The UD-505-X - это лидер в своем классе - USB ЦАП вместе с встроенным, полностью балансным усилителем для наушников и с с архитектурой типа «двойное моно».

Он успешно сочетает в себе концепции конструирования high-end компонентов, огромный опыт TEAC, накопленный за многие десятилетия, и все это - в компактном корпусе размером с лист A4.

Архитектура типа «двойное моно» обрабатывает стерео сигналы с более высокой чистотой, а секция D/A преобразователя (ЦАП) использует по одной микросхеме ES9038 Q2M (фирмы ESS Technology) в каждом из левого и правого каналов.

Эта модель обеспечивает высокое соотношение сигнал/шум за счет использования каждого из ЦАП в монорежиме. Кроме того, при использовании в качестве USB ЦАП их высокие технические характеристики позволяют воспроизводить форматы DSD 22,5 МГц и 768 кГц/32 бит PCM. Аналоговая секция, которая является одной из ключевых для качества звука, включает в себя четыре схемы буферного усилителя TEAC-HCLD2. Это улучшенная версия предыдущего TEAC-HCLD.

Для выхода на наушники мы использовали недавно принятую схему четверного буфера, поэтому в дополнение к двум стандартным разъемам 6,3 мм, доступен еще один 5- контактный 4.4-мм разъем для наушников, обеспечивающий балансное подключение и активное заземление с помощью одного штекера.

Приемник Bluetooth® с поддержкой LDAC™ и Qualcomm® aptX HD™ позволяет наслаждаться беспроводным стримингом с высоким качеством звука со смартфонов, благодаря референсному USB ЦАП.

Высококачественный ЦАП ESS Technology ES9038 Q2M, поддерживающий разрешение до 22.5МГц DSD and 768кГц/32бит PCM

Мы использовали по одному чипу ЦАП, важнейшему компоненту цифрового аудио, в каждом из стерео каналов.

Используемый нами референсный ЦАП компании ESS Technology ES9038Q2M SABRE32 имеет прочную репутацию на рынке аудио класса high-end.

Использование 32-разрядной архитектуры ЦАП HyperStream ® II и подавителя джиттера во временной области (Time Domain Jitter Eliminator - технология ESS), позволило достичь выдающегося динамического диапазона и повышенной линейности D/A преобразования. В результате стало возможным четкое и точное воспроизведение звука с превосходными динамическими характеристиками.

Конфигурация типа «двойного моно» и полностью балансная конструкция

Архитектура типа двойного моно используется повсюду, от источника питания (включая силовые трансформаторы), до ЦАП в цифровой секции и до аналогового выходного каскада.

От высококачественных ЦАП до массивных тороидальных силовых трансформаторов, каждый элемент предназначен для обработки сигнала только одного канала. Это предотвращает перекрестные помехи и позволяет воспроизводить звук с

богатой акустической выразительностью. Кроме того, аналоговые аудио сигналы как левого, так и правого каналов обрабатываются в полностью балансном режиме сразу после ЦАП и вплоть до выходных разъемов, что способствует улучшению соотношения сигнал/шум и расширению динамического диапазона. Это позволяет без каких-либо потерь обрабатывать Hi-Res форматы и передавать фантастическое ощущение «воздуха», которым они обладают.

Беспроводная передача высококачественного звука через Bluetooth®

В дополнение к обычным кодекам SBC и AAC, NT-505-X поддерживает также LDAC™ (передачу 24бит/96кГц Hi-Res аудио), и Qualcomm® aptX™ HD, кодек, который использует разрешение 24бит/48кГц. Это позволяет воспроизводить без проводов плей-листы со своего смартфона или планшета.

Два встроенных тактовых генератора на 44.1кГц и 48кГц, а также вход для внешнего синхросигнала

Вместо того, чтобы во время воспроизведения через USB синхронизироваться с компьютерным тактовым сигналом, который неизменно нестабилен и засорен шумами, используется более точный собственный тактовый генератор (с высокоточным кварцевым осциллятором с малым фазовым шумом) – для асинхронного режима передачи данных. В NT-505-X встроены два отдельных тактовых генератора (работающих на частотах 44,1 кГц и 48 кГц). При синхронизации сигналов, кратных тактовым частотам, с высокоточным кварцевым генератором аудио класса, обладающим изначально низким фазовым шумом, пагубное воздействие джиттера на качество звука может быть в значительной степени подавлено, и источник звука может быть воспроизведен более идентично.оригиналу. Кроме того, имеется вход для внешнего тактового сигнала с частотой 10МГц, для синхронизации с еще более точным тактовым генератором, таким как TEAC CG -10 M / CG - 10 M - A , – для дальнейшего апгрейда и получения превосходного качества звука.

Повышающее преобразование до 384кГц/32-бит PCM и 24.5МГц DSD

За счет использования технологии RDOT-NEO (Refined Digital Output Technology NEO) - алгоритма беглого преобразования, который плавно воспроизводит цифровые аудиосигналы, NT-505-X преобразует цифровые сигналы PCM с повышением до 384 кГц/32-бит PCM и 24,5 МГц DSD. Активировав функцию повышающего преобразования, вы услышите заметное улучшение качества, даже на той музыке, с которой вы хорошо знакомы.

Технология передачи данных через USB "Bulk Pet" для улучшения качества аудио

При передаче больших объемов цифровых данных для Hi-Res аудио источников через USB-кабели с использованием обычного изохронного режима передачи могут возникать большие вариации в нагрузках обработки передающего компьютера и принимающего USB-ЦАП. Это может привести к выпадениям звука и возникновению других проблем.

Однако с нашей новой технологией передачи данных через USB - получившей название "Bulk Pet" - фиксированный объем данных передается постоянно, выравнивая нагрузку на обработку на обоих устройствах и способствуя стабильной передаче данных. Изменение нагрузки на компьютер напрямую влияет на качество звука, поэтому пользователи могут

выбрать предпочтительную настройку (из четырех режимов передачи).

* "Bulk Pet" является зарегистрированным товарным знаком корпорации Interface Corporation.

Для получения дополнительной информации о "Bulk Pet", пожалуйста, посетите веб-сайт Interface Corporation https://www.itf.co.jp/prod/audio_solution/bulk-pet/bulk-pet-en

7 типов цифровых фильтров для PCM сигналов

У NT-505-X имеется семь типов цифровых фильтров для PCM сигналов, что позволяет задать оптимальный тип фильтра в соответствии с форматом входного файла или жанром музыки, которую вы слушаете. Менять тип цифрового фильтра можно прямо в ходе воспроизведения с помощью кнопки на пульте, наслаждаясь различными звуковыми нюансами каждого из фильтров.

Два тороидальных силовых трансформатора с большим запасом мощности

Тема «двойного моно» продолжается. Два тороидальных силовых трансформатора с большим запасом мощности используются в NT-505, обеспечивая стабильные, раздельные источники тока для левого и правого каналов. Это означает, что ни на один из каналов не будут влиять изменения в потреблении другого канала во время цифровой обработки.

Улучшенная схема выходного буферного усилителя TEAC-HCLD2

Мы использовали TEAC-HCLD 2 в качестве схемы аналогового выхода. Это еще одна улучшенная версия схемы буферного усилителя выходного тока TEAC-HCLD, который увеличивает критическую выходную мощность по току (HCLD: High Current Line Driver).

В этой модели теперь используются линейные буферные микросхемы с чрезвычайно высокими выходными токами. Используя двухполярную структуру "плюсовую-минусовую" для каждого канала, режим работы может быть дифференциальным - с балансным выходом и параллельным - с небалансным выходом. Передача аудиосигналов без ухудшения их динамики становится возможной при увеличении мощности источника тока.

Прецизионный регулятор громкости TEAC-QVCS на четырех схемах для каскадов предусилителя

В схеме предусилителя использован прецизионный регулятор громкости TEAC-QVCS (Quad Volume Control System). В нем используются четыре независимых усилителя с переменными коэффициентами усиления - обеспечивая положительный и

отрицательный сигнал, как для левого, так и для правого каналов (L+, L-, R+, R-). Каждый из усилителей с переменным коэффициентом усиления расположен в упрощенной независимой цепи, что помогает устранять перекрестные помехи за счет более коротких путей сигналов.

Кроме того, TEAC-QVCS обеспечивает прецизионную регулировку громкости с шагом 0.5дБ для вашей аудио системы или в наушниках.

Схема на дискретных элементах с балансным режимом работы

Схема усилителя для наушников UD-505-X обеспечивает балансный режим работы с использованием буферной схемы TEAC-HCLD2, состоящей из четырех выходных транзисторов (для левого и правого канала), для выхода на наушники.

Например, при использовании сложных наушников с высоким импедансом до 600 Ом, UD-505-X позволяет раскрыть весь потенциал наушников этого типа.

Pentaconn - разъем с одним штекером для балансного соединения наушников

В дополнение к двум обычным разъемам TRS 6,3 мм (¼ дюйма) для балансного подключения, в UD-505-X используется один 5-контактный разъем для наушников размером 4,4 мм для балансного подключения. С помощью 6,3-мм разъемов TRS вы можете использовать 3 типа соединений: небалансное подключение для 2 пар наушников, режим с активным заземлением, который эффективен для улучшения фоновой тишины и представления тонких нюансов, а также балансное подключение.

Активное заземление предлагает новый режим работы для наушников

Активная «земля» (Active-ground) - это новый режим работы, в котором используются принципы балансного соединения. Он принудительно изменяет потенциал «земли», понижая его уровень до 0 В, и обеспечивая при этом идеальное состояние заземления (а не просто как при подключении к обычному заземлению). Это означает, что такой режим подавляет также шум от источника питания и повышает чистоту тихих пауз за счет снижения уровня шума. Тонкие детали и нюансы, такие как дыхание исполнителей и текстуры звуков, будут казаться еще более убедительными.

Цельнометаллический корпус обеспечивает функциональность и красоту

Поскольку весь корпус изготовлен из металлических панелей, устойчивых к внешним шумам, проникновение внутрь электромагнитных помех, создаваемых компьютерами и другими устройствами, исключается.

Чистая внутренняя среда с небольшим уровнем шума реализуется даже в сложных для аудио оборудования условиях. Кроме того, алюминиевые панели толщиной 8 мм, покрывающие обе стороны цельнометаллического шасси, обеспечивают прочную и стабильную конструкцию, предотвращающую скручивание и изгиб. Кроме того, будучи размером со страницу формата А4* (если смотреть сверху), устройство можно разместить на письменном столе, приставном столике или на другом небольшом пространстве.

* Без разъемов, ручек и других выступов.

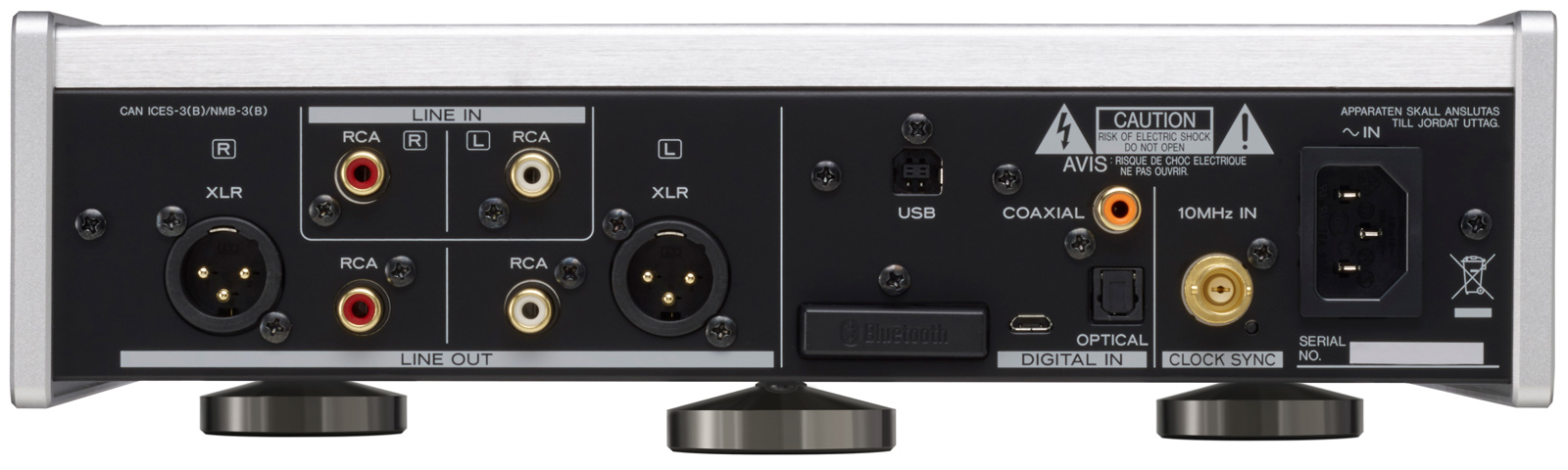

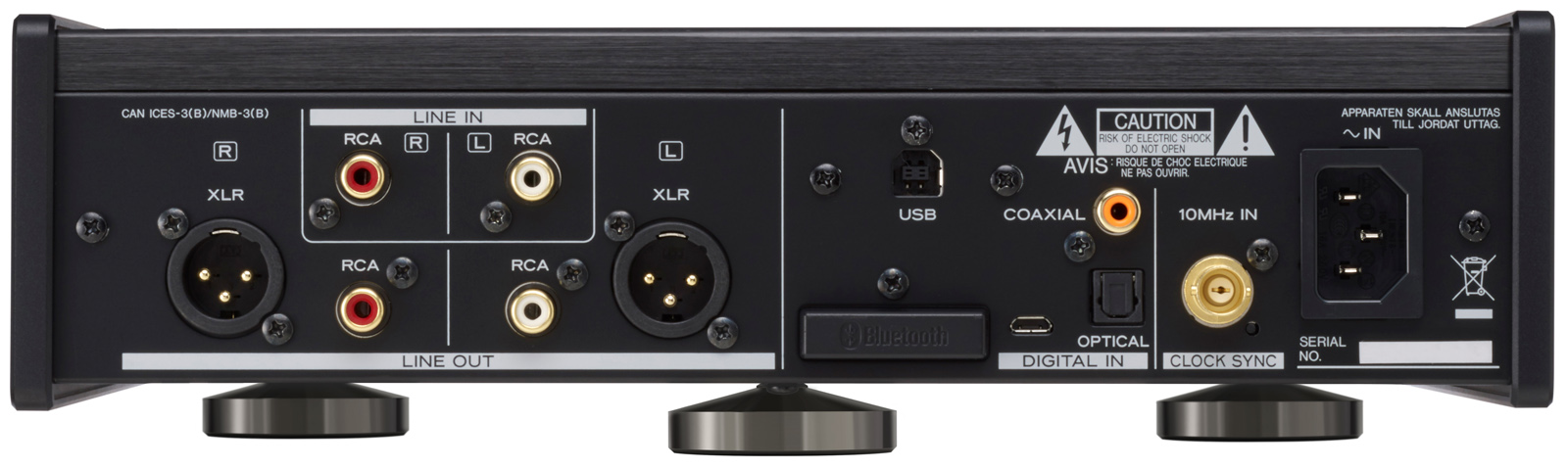

Симметрично расположенные выходные разъемы XLR и RCA

UD-505-X оснащен как балансными, так и небалансными аналоговыми аудио выходами. Пара разъемов XLR и еще одна пара разъемов RCA - каждый позолоченный - расположены симметрично, намекая на компоновку типа двойное моно внутри и обеспечивая широкий выбор возможных конфигураций. Широко разнесенные выходы RCA вмещают профессиональные штекеры с корпусами большого диаметра.

UD-505-X имеет в общей сложности 5 цифровых входов: USB audio, coaxial, optical на задней панели и комбинированный разъем на передней панели (для коаксиальных и оптических сигналов, поддерживающих PCM 24бит/192кГц и DSD64 (2.8МГц) в формате DoP).

Заново разработанная конструкция опор без механических напряжений

Наша недавно разработанная оригинальная конструкция опор без напряжений (Stressless Foot) с тремя опорными точками обеспечивает стабильное размещение устройства таким образом, чтобы на него не влияли небольшие неровности поверхности под ним.

По сравнению с оригинальными ножками, использовавшимися в предыдущих конструкциях, эти опоры лишь частично закреплены на шасси. Такая конструкция была разработана на основе концепции, согласно которой, позволяя опорам свободно вибрировать, можно добиться более естественных звуковых ревербераций. Верхушки конических ножек, изготовленных из обработанной стали, прикреплены таким образом, чтобы они свисали с нижней части шасси и свободно качались при подъеме устройства. Сохраняя ощущение правильного расположения, как у точечных опор с шипами, использовавшихся в предыдущих моделях, эта конструкция обеспечивает более естественные и богатые реверберации.

Верхняя панель полуплавающей конструкции

Для верхней панели недавно была использована полуплавающая конструкция. Это позволило достичь звучания с большим ощущением открытости.

Бесплатное приложение TEAC HR Audio Player поддерживает воспроизведение DSD512 как на Windows, так и на Mac компьютерах

Форматы Hi-Res нового поколения, DSD512 (22,5 МГц) и PCM 768 кГц/32-бит поддерживаются с помощью программного обеспечения TEAC HR Audio Player для Windows и Mac. Это программное обеспечение гарантирует наилучшее доступное

качество воспроизведения при любых комбинациях аудио форматов и конфигураций компьютера с помощью одного USB-кабеля.

Все, что нужно сделать пользователю, это выбрать UD-505-X из выпадающего меню, показывающего целевые устройства вывода.

Аудиоплеер TEAC HR доступен на веб-сайте TEAC и является полностью бесплатным для использования.

Особенности с первого взгляда

Воспроизведение Hi-Res аудио с поддержкой DSD512 (22.5МГц) и PCM 768кГц/32-бит
High-End ЦАП ESS Technology ES9038 Q2M для левого и правого каналов
Два встроенных тактовых генератора на 44.1кГц и 48кГц
7 типов цифровых фильтров для PCM
Повышение частоты дискретизации до 24.5МГц DSD и 384кГц/32-бит PCM
Вход для внешней синхронизации 10МГц
Bluetooth® приемник с поддержкой LDAC и Qualcomm® aptX™ HD, AAC и SBC
Оригинальная выходная буферная схема TEAC-HCLD2, выдающая большие токи
Схема типа «двойное моно»
Два тороидальных силовых трансформатора
Прецизионный регулятор громкости TEAC-QVCS для звука высокого качества
4.4-мм 5-контактный разъем Pentaconn*1 и два 1/4” (6.3-мм) TRS разъема для балансной работы и режима активной «земли»
Графический OLED дисплей с диммированием
Заново разработанные опоры без механических напряжений “Stressless Foot”
Верхняя панель полуплавающей конструкции
Технология передачи данных через USB "Bulk Pet"*2 с четырьмя режимами для различных характеристик звука
Бесплатный программный плеер TEAC HR Audio Player для Windows/Mac

*1 ”Pentaconn” – это зарегистрированная торговая марка NIPPON DICS Co., Ltd., совместима со стандартом RC-8141C JEITA.

*2 ”Bulk Pet” – это зарегистрированная торговая марка Interface Corporation.

Поддерживаемые форматы

USB вход
PCM	16/24/32 бит 44.1k/48k/88.2k/96k/176.4k/192k/352.8k/384k/705.6k/768к Гц
DSD	2.8M/5.6M/11.2M/22.5МГц

Коаксиальный цифровой вход
PCM	16/24 бит 32k/44.1k/48k/88.2k/96k/176.4k/192кГц
DSD	2.8МГц(поддержка с помощью формата 176.4кГц/24-бит DoP)

Оптический цифровой вход
PCM	16/24 бит 32k/44.1k/48k/88.2k/96k/176.4k/192кГц
DSD	2.8МГц(поддержка с помощью формата 176.4кГц/24-бит DoP)

Секция ЦАП
USB ЦАП	ESS Technology ES9038 Q2M ×2
Повышающее преобразование	до 384кГц/32-бит PCM, 22.5МГц DSD

Аудио входы
USB	USB B port, USB 2.0, асинхронный режим передачи, пакетный режим
Совместимое ПО	TEAC HR Audio Player (Windows, Macintosh)
Коаксиальный цифровой вход (сзади)	RCA ×1 (позолоченный)
Входной уровень	0.5Vp-p
Входной импеданс	75 Ом
Оптический цифровой вход (сзади)	TOS-link×1
Входной уровень	-24 to -14.5дБm peak
Коаксиальный цифровой вход (спереди)	1/8” (3.5mm) mini×1 (комбинированный с оптическим входом, обнаружение автоматическое)
Входной уровень	0.5Vp-p
Входной импеданс	75 Ом 1/8” Mini х 1 - (комбинированный с оптическим входом, обнаружение автоматическое)
Оптический цифровой вход (спереди)	1/8” Mini Optical×1 (комбинированный с коаксиальным входом, обнаружение автоматическое)
Входной уровень	-24 to -14.5дБm peak
Аналоговый вход (сзади)	RCA ×1 пара (позолоченные)
Входной импеданс	24 кОм
Входная чувствительность	130 мВ

Bluetooth®
Версия Bluetooth®	4.0
Класс выхода	Class2 (дистанция передачи около: 10 м)
Поддерживаемые профили	A2DP, AVRCP
Защита контента	SCMS-T
Поддерживаемые кодеки	LDAC™, Qualcomm® aptX™ HD, aptX™, AAC, SBC
Макс. число сопряжений в памяти	Макс. 8 устройств

Аудио выходы
XLR балансный	XLR×1 пара (позолоченные)
Выходной уровень	Fixed (0дБ), fixed (+6дБ), variable, output off (выбираемый)
Макс. выходной уровень	2.0Vrms (1кГц, полная шкала, на 10 кОм, в режиме fixed (0дБ)); 4.0Vrms (1кГц, полная шкала, на 10 кОм, в режиме fixed (+6дБ)); 12.0Vrms (1кГц, полная шкала, на 10 кОм, в режиме variable)
Выходной импеданс	188 Ом
RCA небалансный	RCA ×1 пара (позолоченные)
Выходной уровень	Fixed (0дБ), fixed (+6дБ), variable, output off (выбираемый)
Макс. выходной уровень	2.0Vrms (1кГц, полная шкала, на 10 кОм, в режиме fixed (0дБ)); 4.0Vrms (1кГц, полная шкала, на 10 кОм, в режиме fixed (+6дБ)); 6.0Vrms (1кГц, полная шкала, на 10 кОм, в режиме variable)
Выходной импеданс	150 Ом

Выход на наушники
Разъем 1	1/4” (6.3-мм) стерео TRS jack×1 (позолоченный)
Полярность (балансный)	Tip: HOT, Ring: COLD, Sleeve: NC (GND)
Полярность (небалансный)	Tip: L, Ring: R, Sleeve: GND
Разъем 2	4.4-мм 5-контактный Pentaconn ×1 (позолоченный)
Полярность (балансный)	Tip: L+, Ring1: L-, Ring2: R+, Ring3: R-, Sleeve: GND

Макс. выход
Балансный	700мВт + 700мВт (на 32 Ом)
Небалансный	500мВт + 500мВт (на 32 Ом х 1); 350мВт + 350мВт (на 32 Ом х 2)
С активной «землей»	500мВт + 500мВт (на 32 Ом)
Допустимый импеданс	16 – 600 Ом

Секция тактового генератора

Внутренний генератор
Тип	Кварцевый осциллятор
Число генераторов	2 (44.1кГц и 48кГц)

Вход для внешней синхронизации
Разъем	BNC (позолоченный)
Входная частота	10МГц
Входной импеданс	50 Ом
Входной уровень	Прямоугольные импульсы: экв. TTL уровню Синусоида: 0.5 - 1 Vrms

Аудио характеристики
Диапазон частот	10 - 80,000 Гц (+1/-3 дБ, 192кГц PCM вход, RCA выход, цифровой фильтр - off)
Искажения THD	0.002% или менее (192кГц PCM вход, RCA выход, цифровой фильтр - off)
Отношение сигнал/шум	110дБ или выше (192кГц PCM вход, RCA выход, цифровой фильтр - off)

Питание
US/Canada	AC 120В 60Гц
UK/Europe	AC 220 – 240В, 50Гц

Потребление	18 Вт (0.4 Вт в standby)

Размеры (с выступами)	290(W)×84.5(H)×248.7(D) мм / 11.4”(W)×3.3”(H)×9.8”(D)

Вес	4.1 кг / 9.1lbs

Аксессуары	Сетевой шнур, кабель-переходник RCA – mini, Пульт ДУ (RC-1330), батарейки AAA × 2, 3 подкладки под опоры, инструкция владельца (с гарантийным талоном)

Подерживаемые операционные системыOS (PC)

Windows

Windows 10 (April 2018 Update) , Windows 8.1 , Windows 8 , Windows 7 , Windows Vista , Windows XP (32bit ver.)

Mac

macOS High Sierra (10.13) , macOS Sierra‎ (10.12) , OS X El Capitan (10.11) , OS X Yosemite (10.10) , OS X Mavericks (10.9) , OS X Mountain Lion (10.8) , OS X Lion (10.7) , Mac OS X Snow Leopard (10.6)
